LEDの高さ管理・倒れ防止・リード線保護に

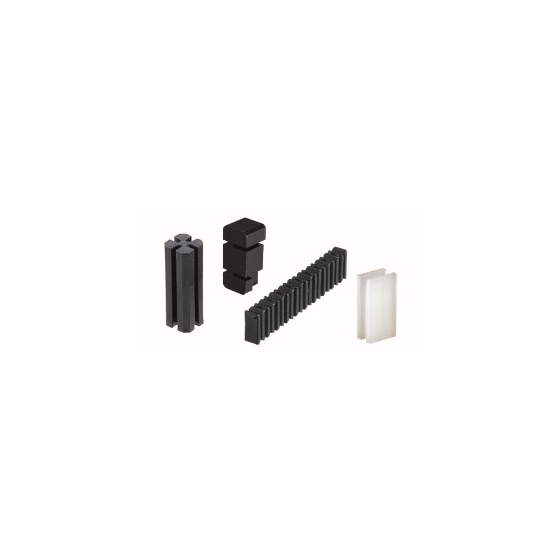

■LED取付用パーツ(LEDスペーサー) LEDを基板へ実装する際の「高さのバラつき」や「倒れ」を防ぎ、均一で安定した実装品質を実現する専用パーツです。実装工程の効率化と製品の仕上がり向上に貢献します。 ■主な特長 ・高精度な高さ管理: 取り付け時の浮きを抑え、LEDの高さを一定に保持します。 ・ショート防止設計: 両端に溝を設けることで、ハンダ付け時のハンダ上がりを防止し、電気的な短絡リスクを低減します。 ・高い寸法精度: サイズごとに最適化された成型方法を採用し、ロット間のバラつきを最小限に抑えています。 【サポート体制】 廣杉計器では、標準品の提供に加え、実装基板の設計段階からのお問い合わせも承っております。 無料カタログ発送: お申し込みから最短当日発送。全ラインナップを網羅した総合カタログをお届けします。 技術サポート: LEDの配置や実装に関するご相談、サンプル依頼も承っております。お気軽にご連絡ください。
この製品へのお問い合わせ
基本情報
【製品仕様】 ■材質 ・ポリブチレンテレフタレート (PBT): 優れた電気特性と寸法安定性を実現。 ・ポリエステルエラストマー: 適度な柔軟性と耐久性を両立。 ・フェノール樹脂: 高い耐熱性と難燃性を要求される環境に。 ■形状 ・対応LED形状: 丸型、角型 ・取付角度バリエーション: 垂直取付、縦横兼用、22°、30°、45°、67° ・端子対応: 2本足、3本足、4本足 ※各種仕様:ショート防止仕切り付き、位置決めガイド付き、連結可能タイプなど、実装環境に応じた多彩なラインナップを取り揃えております。
価格情報
詳しくはカタログ・ホームページをご確認ください。
納期
即日
※在庫品は最短当日出荷 欠品時は別途納期をご連絡させていただきます。
用途／実績例
プリント基板取付、ロボット部品、産業機械、通信機器、配電盤、耐化学装置など
