筐体内の空間を、最大限に活かす。プリント基板を「垂直固定」するキューブ型マウントパーツ

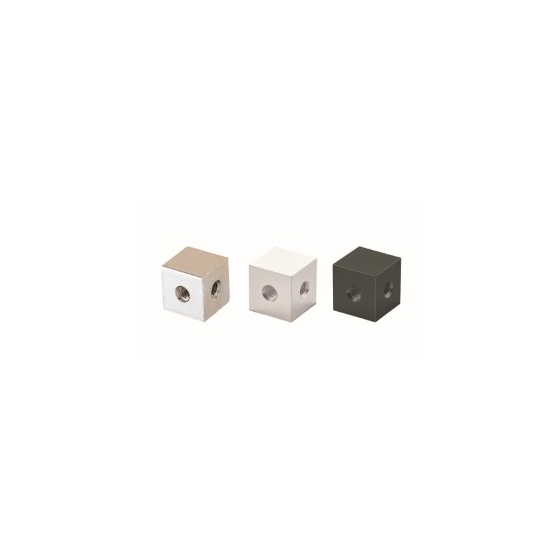

■基板垂直取付用パーツ(ブロックマウント) プリント基板をシャーシやケースに対して「垂直」に実装するための立方体(キューブ型)パーツです。 限られた筐体スペースを最大限に活用し、高密度な電子回路設計を実現します。設置の安定感と、強固な締結力が求められる産業用機器の設計において、非常に重要な役割を果たします。 ■設計の課題と解決事例 ・設計現場で発生しやすい課題を、本パーツが解決します。 ・筐体の小型化課題: 「基板を並べるスペースがない」という課題に対し、垂直実装への切り替えで設置面積を削減し、製品全体のコンパクト化に貢献します。 ・振動・安定性の確保: 単なるスペーサーでの保持では不安な垂直固定も、ブロック形状のパーツで強固に締結することで、耐振動性を向上させます。 ・実装コストと環境の最適化:高負荷環境: 強度と耐食性に優れた「ステンレス」を採用し、過酷な使用環境での長寿命化を実現。 ・電気的課題: 絶縁性が必要な箇所には「ジュラコン」や「PPS」材が好適です。
この製品へのお問い合わせ
基本情報
■材質別ラインナップ ・黄銅:優れた強度と通電性。コストパフォーマンスが高く量産に最適。 ・ステンレス:高強度に加え、優れた耐食性・耐熱性・耐薬品性を実現。 ・アルミ:非常に軽量で非磁性。リサイクル性に優れた環境配慮型素材。 ・ジュラコン:軽量かつ絶縁性に優れ、コストを抑えた量産が可能。 ・PPS:スーパーエンプラとして、高い耐熱・耐薬・強度を両立。
価格情報
詳しくはカタログ・ホームページをご確認ください。
納期
即日
※在庫品は最短当日出荷 欠品時は別途納期をご連絡させていただきます。
用途／実績例
プリント基板取付、ロボット部品、産業機械、通信機器、配電盤、耐化学装置など
カタログ（2）
カタログをまとめてダウンロード
企業情報
私たち廣杉計器はスペーサー・端子・ワッシャー・ブッシュ・ネジ等を扱うメカニカル&エレクトロニクスパーツの総合メーカーです 当社の幅広い製品は、多様な用途にマッチする多彩なラインナップを誇っており、多機能性と高い品質、短納期、低コストの製品を提供は幅広い産業のお客様に高い評価を頂いております。 製品開発から設計、調達、技術サポートまで、製品提供を通してワンストップで弊社がサポートいたします。 ■ 会社の特徴 ■ １：11万点以上の規格部品で多彩な選択肢を提供 ２：国内最大級のスペーサーラインアップ ３：税抜き3,000円以上の注文で送料無料。 ４：最小ロット50個以上からの注文に対応 ５：ISOレベルの高品質な規格製品 ６：全製品自社在庫のスピーディーな納品 ７：コストを抑えたお求めやすい価格設定 ８：各種証明書発行に対応 ９：カスタム製品の製作も積極的にサポート １０：一貫した専門的なサービスを提供
