基板間接続のスタンダード。あらゆる設計ニーズに応える、多彩なピンヘッダー・ソケット・ラインナップ。

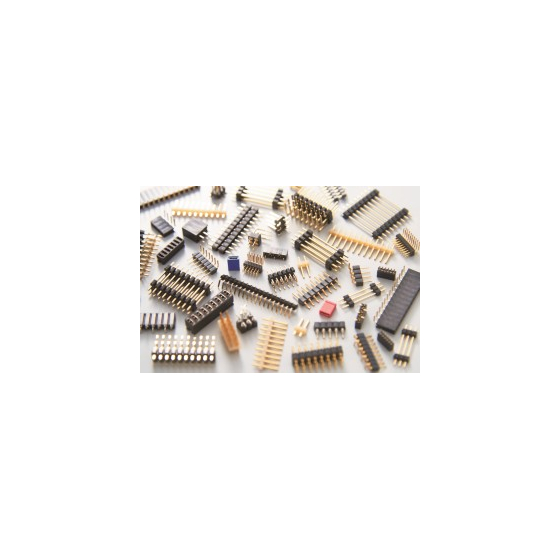

■ ピンヘッダー・ソケット プリント基板の回路接続に不可欠なピン・ソケット・ジャンプソケットを豊富に取り揃えております。 基板間の導通確保はもちろん、スタッキングによるスペース確保、基板固定、回路設定の切り替えまで、電子機器設計の多様なニーズを支えます。 DIP(差し込み)からSMT(表面実装)まで、設計環境に合わせて最適な接続方法を選択可能です。 ■主要製品 ピン: 回路端末としての役割に加え、スタッキング(基板間のスペーサー)として基板の垂直・水平固定にも貢献します。 ソケット: ピンの受け側として抜き差し可能な接続を構築。回路のモジュール化やメンテナンス性を高めます。 ジャンプソケット: 隣接するピンをショートさせることで、回路設定の切り替えやアップグレード、リセットを容易にします。 ■採用事例・用途 ・回路設定・切り替え: 現場での基板設定変更を、ジャンプソケットでスマートに実現。 ・基板スタッキング(段重ね): 固定型または抜き差し型により、筐体内のデッドスペースを有効活用。 ・垂直・水平取付: 筐体形状や配線の取り回しに合わせて、最適な角度で基板を配置。
この製品へのお問い合わせ
基本情報
■仕様バリエーション 設計の自由度を高める、多彩な規格と形状をご用意しています。 ・ピッチ・列数: 1.27mm / 2.00mm / 2.54mm ピッチ(1列～40列まで対応) ・端子形状: 丸ピン / 角ピン(ストレート / ライトアングル / SMT / SMTライトアングル) ・ジャンプソケット: クローズ / オープン / ハンドル付き / 連結対応品 ・材質(ボディ): 高耐熱・高精度なPCT/LCPのほか、ナイロン/PBT、ガラスエポキシ ■トレイ梱包対応 弊社では製品の信頼性を守るため、トレイ梱包に対応しております。 ・管理安定: 部品管理の効率化を実現。 ・品質保護: 輸送時のキズや変形を未然に防止し、実装時の不具合を最小限に抑えます。
価格情報
詳しくはカタログ・ホームページをご確認ください。
納期
即日
※在庫品は最短当日出荷 欠品時は別途納期をご連絡させていただきます。
用途／実績例
プリント基板用
