版を延ばさない独自の「GAPFREE」技術を採用！精度・生産効率もアップ

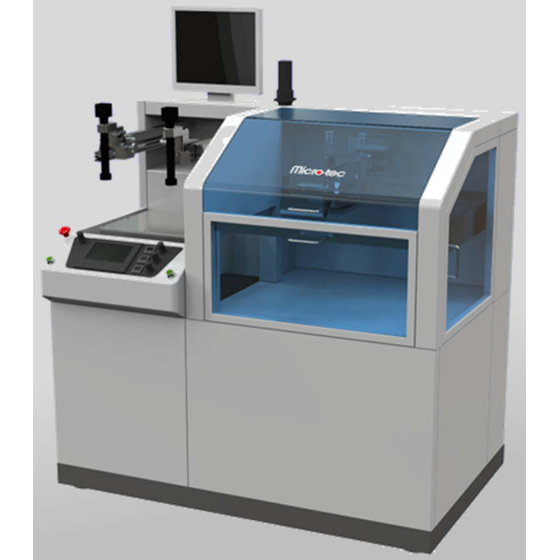

スクリーン印刷はスクリーン底面と基板上面の隙間を空けるのが常識。 ただそれが故の弊害が多々あります。 ここでご紹介するギャップレス印刷機『MTU-5565-SA』はその点を解決します。 製品と版の間のギャップゼロでマスクを伸ばさない「GAPFREE」技術を採用。 精密駆動の曲面ステージにてワークと版のギャップレス状態を維持します。 版離れに必要なクリアランスが不要になるため厚みバラツキや延びを軽減します。 【特長】 ■パターン形状・位置精度が高い(歪み低減) ■枠に対して印刷エリアを最大化 ■マスクの寿命が延びる ■ストレスに弱いデリケートな版でも無理をかけず印刷可能に ■1/9ルールにとらわれず、小さな枠に対して広いエリアの印刷が可能 ■同じエリアを印刷するのに小さな版、小さな装置で印刷可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【仕様】 ■版枠サイズ：□450mm～550×650mm ■ワークサイズ：□300mm(Max) ■印刷テーブル：□360mm(吸着範囲□300mm) ■スキージ駆動：テーブルXZ駆動同期 ■整合方式：画像アライメント、カメラ4台、版枠アライメント ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
弊社の主力製品である「高精度スクリーン印刷機」の技術は、車の電動化を支えるセンサーや制御部品、AIデータセンター基板に載る電子部品、半導体製造装置内で使われる部材まで、需要が年々増加しております。 高剛性・高精度にこだわり間もなく40周年。弊社も暖かいご支援に支えられて、次世代の新たなマーケットを生み出している世界的企業からご指名頂ける企業に発展しました。 当社の製品は最先端エレクトロニクスの進歩に欠かせない存在になりましたが、時代のニーズを先取りした技術開発に注力し、お客様のご期待に添うよう更なる高品質の製品とサービスを届けるべく、これからも国内外で挑戦を続けてまいります。
