医療機器メーカー向けのOEM構成部品です。チューブ同士を直線でつなぎます。

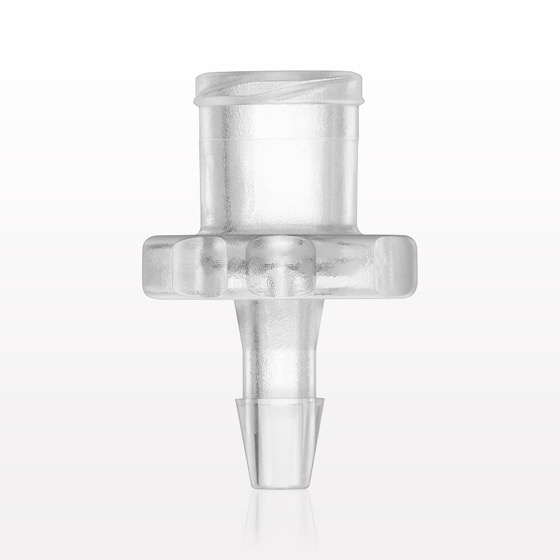

本製品は、医療機器の設計と製造に使用されるストレート型の接続部品です。 対象は医療機器の製造業者と開発者です。 チューブとチューブを直線で接続し、流路を構成します。 バーブ形状によりチューブを保持します。 材質はPC、PP、PVC、PVDF、Nylonなど、製品ごとに選べます。 内径の適合サイズは1/16インチから1/2インチまで幅があります。 約25 USD相当までのサンプルを無償で提供します。 見積とサンプルのご依頼は、品番を明記してお問い合わせください。 円建てでの取引と、日本語での技術サポートに対応します。
この製品へのお問い合わせ
基本情報
材質は製品ごとに異なります。主な材質はPC、PP、PVC、PVDF、Nylonです。 適合チューブ内径は1/16インチ（1.59 mm）から1/2インチ（12.7 mm）の範囲です。 各品番の詳細な寸法と材質は、ラインアップ欄に記載します。 2D図面、3D CADデータ、規制関連データシート、安全データシート（SDS）を提供できる場合があります。 最小発注数量は製品により数十個から数百個です。数量はご相談いただけます。 英語での一般名称はStraight / Barbed Connectorです。
価格情報
価格は数量と仕様により異なります。品番を明記してお見積りをご依頼ください。
納期
※数量により納期が変わります。品番を添えてお問い合わせください。
用途／実績例
本製品は、輸液セットの流路構築に使用できます。 本製品は、体外診断装置の配管接続に使用できます。 本製品は、単回使用デバイスの組み立てに使用できます。 日本国内の医療機器製造業者における採用実績があります。 お問い合わせとカタログのご請求は、イプロスのフォームからご連絡ください。
詳細情報
-
2D図面です。品番11546の外形寸法を示します。詳細な寸法は品番を明記してお問い合わせください。
ラインアップ（45）
| 型番 | 概要 |
|---|---|
| 11546 | 材質はPCです。内径3/32インチ（2.38 mm）のチュービングに適合します。 |
| 11549 | 材質はPCです。内径1/8インチ（3.18 mm）のチュービングに適合します。 |
| 11553 | 材質はPCです。内径3/16インチ（4.76 mm）のチュービングに適合します。 |
| 11761 | 材質はPCです。内径3/32インチ（2.38 mm）のチュービングに適合します。 |
| 11767 | 材質はPCです。内径1/16インチ（1.59 mm）のチュービングに適合します。 |
| 65531 | 材質はPCです。内径3/32インチ（2.38 mm）のチュービングに適合します。 |
| 89342 | 材質はPCです。内径3/32インチ（2.38 mm）のチュービングに適合します。 |
| MPC22006T03M | 材質はPC Siliconeです。内径3/8インチ（9.53 mm）のチュービングに適合します。 |
| 11393 | 材質はPVDFです。内径5/32インチ（3.97 mm）のチュービングに適合します。 |
| 11400 | 材質はPVDFです。内径1/8インチ（3.18 mm）のチュービングに適合します。 |
| 11401 | 材質はPVDFです。内径5/32インチ（3.97 mm）のチュービングに適合します。 |
| 11538 | 材質はPPです。内径5/32インチ（3.97 mm）のチュービングに適合します。 |
| 11541 | 材質はPPです。内径3/16インチ（4.76 mm）のチュービングに適合します。 |
| 11547 | 材質はPCです。内径3/32インチ（2.38 mm）のチュービングに適合します。 |
| 11548 | 材質はPCです。内径1/8インチ（3.18 mm）のチュービングに適合します。 |
| 11558 | 材質はPCです。内径3/32インチ（2.38 mm）のチュービングに適合します。 |
| 11560 | 材質はPCです。内径1/8インチ（3.18 mm）のチュービングに適合します。 |
| 11561 | 材質はPCです。内径1/8インチ（3.18 mm）のチュービングに適合します。 |
| 11668 | 材質はPPです。内径3/32インチ（2.38 mm）のチュービングに適合します。 |
| 11728 | 材質はMABSです。内径3/32インチ（2.38 mm）のチュービングに適合します。 |
| 11763 | 材質はPCです。内径1/8インチ（3.18 mm）のチュービングに適合します。 |
| 21070 | 材質はPVCです。内径8.13 mm・外径9.65 mm、テーパー外径8.38 mm〜11.94 mmです。 |
| 27241 | 材質はPCです。内径1/4インチ（6.35 mm）のチュービングに適合します。 |
| 43703 | 材質はPVCです。外径6 FR（2 mm）のチュービングに適合します。 |
| 51653 | 材質はPPです。1インチ/1.5インチ規格に対応します。内径1/4インチ（6.35 mm）のチュービングに適合します。 |
| 51655 | 材質はPPです。1インチ/1.5インチ規格に対応します。内径3/8インチ（9.53 mm）のチュービングに適合します。 |
| 52208 | 材質はPPです。外径は22 mm×8 mmです。 |
| 52222 | 材質はPPです。外径は22 mmです。 |
| 580101 | 材質はPVCです。外径10 FR（3.3 mm）のチュービングに適合します。 |
| 580142 | 材質はPVCです。外径14 FR（4.7 mm）のチュービングに適合します。 |
| 580281 | 材質はPVCです。外径28 FR（9.3 mm）のチュービングに適合します。 |
| 60019 | 材質はPPです。内径3/8と1/4インチ（9.53 mm×6.35 mm）のチュービングに適合します。 |
| 61158 | 材質はPPです。内径1/2インチ（12.7 mm）のチュービングに適合します。 |
| 61213 | 材質はPPです。内径3/16と1/8インチ（4.76 mm×3.18 mm）のチュービングに適合します。 |
| 61980 | 材質はPPです。内径1/16インチ（1.59 mm）のチュービングに適合します。 |
| 65439 | 材質はPolyamide Colorantです。内径3/16インチ（4.76 mm）のチュービングに適合します。 |
| 89339 | 材質はPCです。内径3/16インチ（4.76 mm）のチュービングに適合します。 |
| 89340 | 材質はPCです。内径5/32インチ（3.97 mm）のチュービングに適合します。 |
| 91001 | 材質はPVCです。内径は6.8 mm〜6.5 mm、外径は9 mmです。 |
| ALF4130 | 材質はNylonです。内径1/8インチ（3.18 mm）のチュービングに適合します。 |
| LM31 | 材質はPPです。内径3/32インチ（2.38 mm）のチュービングに適合します。 |
| LM41 | 材質はPPです。内径1/8インチ（3.18 mm）のチュービングに適合します。 |
| N4S3 | 材質はPPです。内径3/32インチ（2.38 mm）のチュービングに適合します。1/8 NPTねじを備えます。 |
| SLM31 | 材質はPPです。内径3/32インチ（2.38 mm）のチュービングに適合します。 |
| SLM6130 | 材質はNylonです。内径3/16インチ（4.76 mm）のチュービングに適合します。 |
企業情報
私たちは、グローバルな医療デバイスのデザインイノベーションファームです。アイデアを堅実かつ効率的な方法で実現します。 zeniusは創業以来、医療機器、特にDDS（ドラッグデリバリーシステム）において世界をリードしている欧州の医療デバイスメーカーと数多く連携し、開発を支援してまいりました。 そこで、高度な設計を製品化できる日本のものづくり技術・品質が高く評価される一方で、それらを活かした日本発の医療デバイスが少ないことに改めて気づかされました。 事実、日本の医療デバイス市場の多くは輸入に頼っており、 日本のインサイトやヒューマンファクターをベースにした 国内の医療デバイス開発が今後よりいっそう必要だと強く感じました。 フロントエンドイノベーションから量産化まで。 グローバルの開発現場に10年以上携わり培った、医療機器開発に特化したケーパビリティで、日本の医療機器開発に貢献していきます。
