設計データと結び付く固有IDを基板へ直接印字し、製造ラインへインライン組込みで自動化

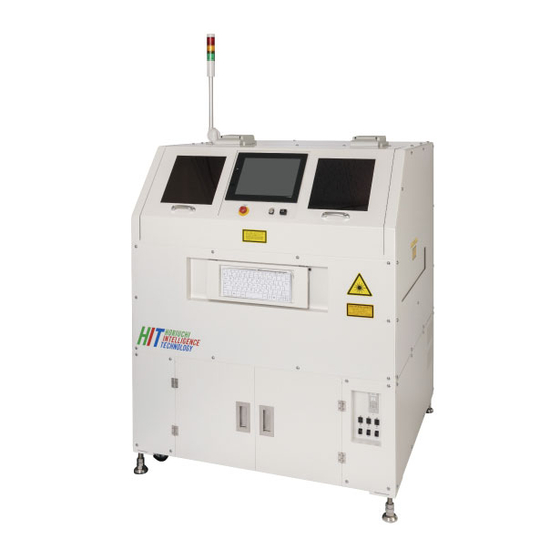

設計から製造まで一貫したものづくりでは、基板1枚ごとを識別し、設計データと製造実績を結び付ける仕組みが土台になります。LMS-K500MLは、SMT実装ラインの最上流で基板そのものに固有ID（2次元コード・文字）を直接マーキングするインラインCO2レーザマーカです。 【活用シーン】 ・設計から製造まで一貫して、基板1枚ごとに固有IDを付与 ・既存SMTラインへインライン組込みし、印字と読取検証を自動化 ・固有IDを起点に、設計データと製造実績を結び付けて管理 【導入の効果】 ・基板の識別を製造ラインに組み込み、人手を介さず自動化 ・レーザマーキングシステムとしての完成度と導入実績で、安定稼働を実現 ・印字後の読取検証で、識別できない基板の流出を工程内で防止
この製品へのお問い合わせ
基本情報
設計から製造まで一貫した基板識別を、製造ラインへ組み込む前提の装置仕様です。 【特長】 ・キーエンス3軸CO2レーザマーカ ML-Z9600シリーズ（30W）搭載で広範囲を高速・高品位に印字 ・文字・図形・2次元/1次元コード・シリアル番号・日時を1ファイルに登録し一括印字 ・XY位置補正・表裏判別・印字後の2Dコード読取判定を画像処理システムで実行 ・上下流装置とはSMEMA規格の接点信号で接続し、既存SMTラインへインライン組込み ・搬送方向は右→左／左→右、搬送基準は手前側／奥側を注文時に選択可能 ・対象基板は最大380×280mm・最小50×50mm、板厚0.6〜2.2mm、重量800gまで ・完全エアーレス・冷却水不要、AC100V接続のみで稼働（200V仕様も可能） 【当社の強み】 レーザ印字・トレーサビリティ約30年。日本製で技術情報の漏えいリスクを抑制。 実基板でのテスト印字（ワークテスト）を無料で承ります。
価格情報
※詳しくはお問い合わせ下さい。
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
