基板の表面実装で25Wの高電力を実現！金属タブ付D-Pakパッケージ採用で、高密度実装と優れた放熱性を両立するSMD抵抗器。

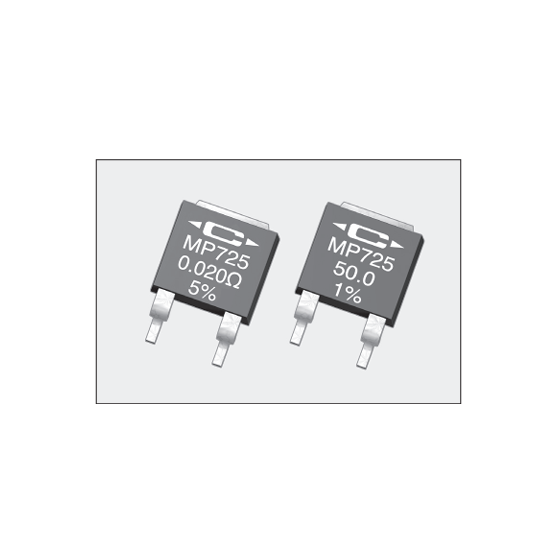

【面実装基板の省スペース・高電力化を可能にするD-Pak抵抗器】 米国キャドック社製の『MP725』は、パワートランジスタ等で広く普及しているD-Pak（TO-252）スタイルの表面実装型パワーフィルム抵抗器です。 【主な特長】 ・高い放熱性：底面の金属タブが基板への効率的な放熱を補助。ケース温度25℃時で最大25Wのハイパワーに対応 ・はんだ性向上：金属タブが外部に露出しているため、リフロー実装後の目視検査が容易 ・電流検出対応：0.020Ωからの超低抵抗値をラインアップし、パワー電源の電流検出回路に最適 ・完全無誘導：スイッチング電源、スナバ回路、RF機器などの高周波用途でノイズを抑制 【主な仕様】 ・定格電力：25W（ケース温度+25℃時） / 2.5W（空冷+25℃時） ・抵抗値範囲：0.020Ω ～ 1.00kΩ ・抵抗許容差：±1%（標準）、±5%（低抵抗域） ・最高動作温度：+150℃ ・絶縁耐圧：1,500 Vrms"
