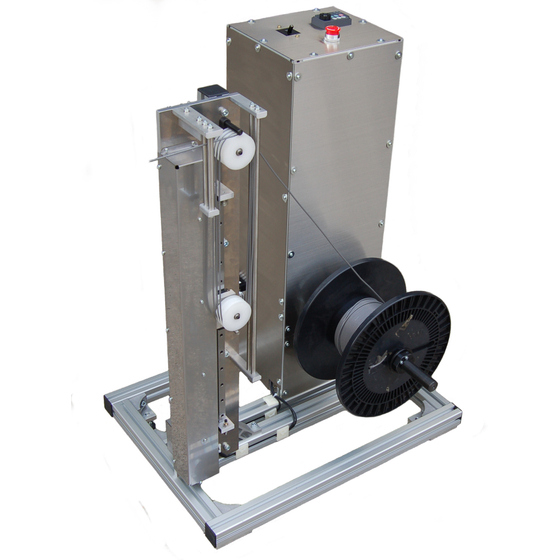

ボビンから電線を引出し、切断機などに送り込む供給装置です。 段差ローラーを使用したタルミ制御によって、引き出された速度に同期して電線を繰り出しします。 【特長】 ■ボビンはケレ方式で回転させて供給します ■段差ローラーは３列溝で最大タルミ量2400mm吸収します ■繰出張力は「段差ローラー重量+重り」によって、一定張力で供給します ■ボビンの固定方法はセンタレス･押しコップ方式により短時間でセットできます ■外部非常停止入出力信号は各１接点あります
この製品へのお問い合わせ
関連動画
基本情報
【仕様】 ■電源：単相100V 7A ■機械寸法：幅700mm×奥行500mm×高さ1000mm ■重量：90kg ■適用ドラム外径：最大φ400mm ■最大ドラム幅：200mm ■最大ドラム重量：30kg ■適用ドラム穴径：φ25~φ58mm ■最大電線外径：φ7mm ■昇降方式：固定(昇降不可) ■供給駆動方式：ケレ方式によるボビン又はドラム軸回転 ■制御方式：段差ローラーによるタルミ同期制御 ■回転数：ドラム回転数Max250rpm ■勝手方向：右勝手
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
