比TC 10ppm/°C！特許Vノッチ構造で電圧勾配を最適化し、高い精度と安定性を誇る高圧分圧ネットワーク。

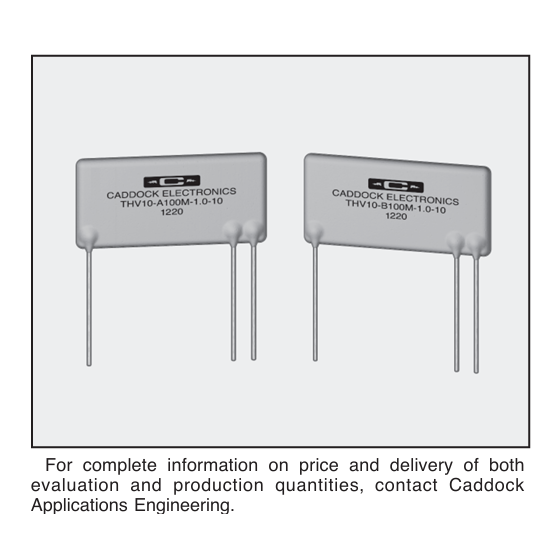

【高電圧回路の精度と省スペース化を両立する高圧分圧器】 米国キャドック社製の『Type THV』は、 10kVDCおよび15kVDCの連続動作電圧に対応した、シングルインライン型の精密高電圧分圧器ネットワークです。 【主な特長】 ・特許技術のVノッチ構造：レーザ加工によるV-Notch Geometryにより抵抗面上の電位勾配を最適化し、従来の2倍の耐電圧を実現 ・高い分圧比精度：比温度係数10 ppm/°C（または25 ppm/°C）、比許容差±0.25%〜±1.0%の優れた精度 ・コンパクトなSIP形状：基板上の占有面積を削減し、高電圧測定部の小型化に貢献 ・用途：レーダー装置、X線発生装置、TWT電源、高解像度CRT表示装置 【主な仕様】 ・最高動作電圧：10kVDC（THV10） / 15kVDC（THV15） ・全抵抗値：100MΩ / 150MΩ ・標準分圧比：1,000:1 / 100:1 ・比許容差：±0.25% / ±0.5% / ±1.0% ・比温度係数：10 ppm/°C / 25 ppm/°C（-55℃〜+125℃）
