小型ながら挿抜耐久性最大7、000回を確保！堅牢性に自信のあるコネクタです。

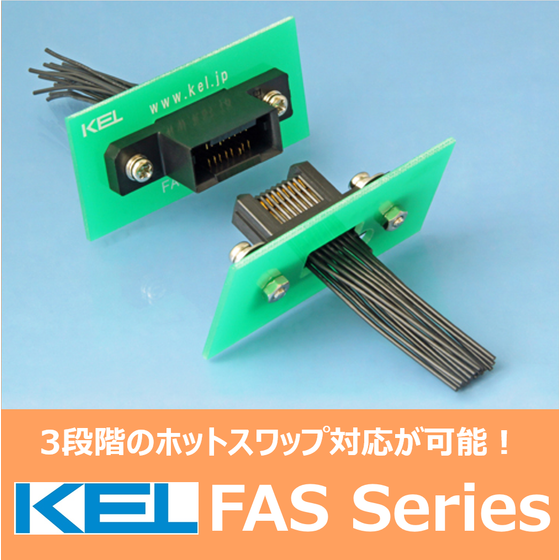

2.5mmピッチ ドロワーコネクタ『FAシリーズ』同様、ピン座屈の防止、嵌合調整の容易さ、嵌合ストレスの軽減、安定した接触信頼性の確保といった特長を有したまま、1.5mmピッチの小型化を実現したコネクタです。 FAシリーズと比較し、基板占有面積で約30%以上の小型化を実現しています。 ＜特長＞ ・FAシリーズと比較し30％以上の小型化を実現。 ・嵌合誤差XY方向に±3mm吸収する誘い込み機構を搭載。 ・ケーブル側コネクタのネジ止め部分の可動により、最大XY方向±1.4mm吸収可能。 ・ホットスワップ（活線挿抜）対応品を用意。（ケーブル中継用コネクタは3段時差接触に対応） ・有効嵌合長3.4mmの高信頼設計。 ・コンタクトは挟み込み2点接触構造を採用し、コンタクトの座屈防止及び接触信頼性を向上。
この製品へのお問い合わせ
関連動画
基本情報
＜仕様＞ ・定格電流：1端子につき最大3.0A MAX.（極数やケーブルによる） ・接触抵抗：30mΩ以下 ・耐電圧：AC650V、1分間 ・絶縁抵抗：DC500V、1、000MΩ以上 ・使用温度範囲：-40℃～+85℃ ・挿抜耐久性：最大7、000回（他挿抜タイプ） ・適合ケーブル：AWG#24/26/28（ケーブル被覆外径φ0.88～φ1.14mm） ・インシュレータ材質：PBT（ガラス繊維入り）UL94V-0材、黒色 ・コンタクト材質：［FAS01/12］銅合金 ［FAS11］黄銅 ・コンタクト仕上： ［FAS01/12］ニッケルメッキ下地、（接触部）金メッキ仕上（圧着部）錫メッキ仕上 ［FAS11］ニッケルメッキ下地、（接触部）金メッキ仕上（テール部）金メッキ仕上 ・ワッシャー／リベット材質：ステンレス
価格帯
納期
用途／実績例
ー
