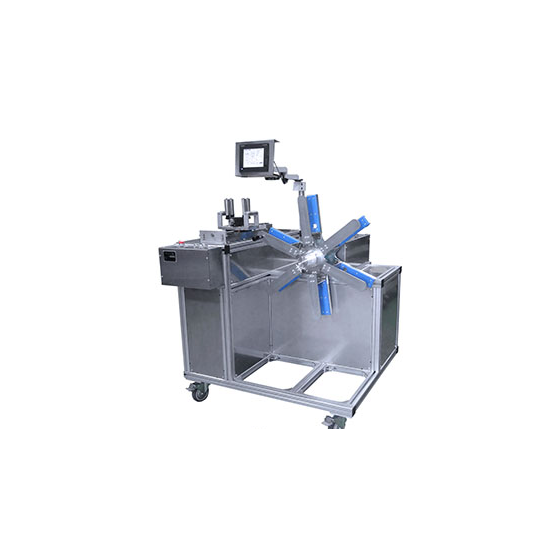

本機はSAシリーズの機械と連動して電線を束状に巻き取る装置です。 スリップ制御により一定張力で整列巻きなどもできます。 【特長】 ■巻取仕様に適した巻取パラソルの取付ができます ■トラバース機能のピッチ設定でランダム巻き、整列巻きができます ■外部からの減速、停止入力信号により制御される単独での運転方式があります ■トラバーサーの折返(1/4~8/4回転)待ちができます ■連動されている切断機で切断後の余長巻きを自動に行う機能があります ■巻取量によって回転トルクを自動的に増加する機能があります
この製品へのお問い合わせ
基本情報
【仕様】 〔ER-600PS〕 ■モータ：サーボモータ0.2kw-1/20 ■機械本体寸法：幅960×奥行1020×高さ1355(mm) ■機械重量：約130kg ■回転数：0~150rpm ■最大巻取パラソル：ツバ径φ600以下・胴径200以降50刻み・幅250以下 ■許容巻取重量:30kg以下 ■トラバーサー移動量：0~250mm 〔ERS-900PS〕 ■モータ：サーボモータ0.2kw-1/45 ■機械本体寸法：幅1300×奥行1250×高さ1355(mm) ■機械重量：約160kg ■回転数：0~66rpm ■最大巻取パラソル：ツバ径φ900以下・胴径200以降50刻み・幅350以下 ■許容巻取重量：50kg以下 ■トラバーサ移動量：0~350mm 〔共通〕 ■電源：単相100V 15A ■計尺機能：無 ■連動制御：トルク制御によるスリップ方式 ■トラバーサピッチ：巻取軸1回転当りの移動量1mm単位で設定可 ■単独運転：外部からの減速・計尺完了(停止)入力信号で制御可能
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
詳細情報
-
ERS-600PSとSA-384Sの連動例
