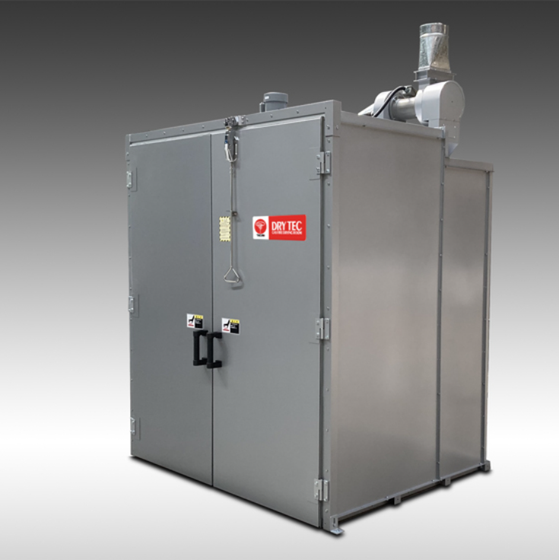

排熱回収型熱風乾燥炉 DRYTEC

関連動画

基本情報

【　仕様　】 ・独自熱交換器による排熱回収システム ・熱交換率約85％を実現 ・間接加熱方式による高い安全性 ・炉内温度差±5℃以内の均一乾燥 ・毎分5m³の炉内空気交換 ・溶剤塗料・水性塗料・粉体塗料対応 ・ガスチェッキング・カブリ・塗装ムラを低減 ・クリーンルーム設置対応 ・ライン化・移設・拡張対応 ・特注設計対応 ・標準温度範囲80～200℃ 【　導入効果　】 ・塗装不良の低減 ・黄変・白化の低減 ・塗膜品質の安定化 ・焼きムラ、色ムラの改善 ・ガス使用量削減 ・作業環境改善（排熱・臭気対策） ・生産性向上 ・環境負荷軽減

価格情報

詳細はお問合せください

納期

用途／実績例

【　用途　】 ・自動車部品の塗装乾燥工程 ・家電・OA機器部品の塗装乾燥 ・金属部品の焼付乾燥 ・樹脂部品の塗装乾燥 ・粉体塗装乾燥 ・水性塗料乾燥 ・水切り乾燥工程 ・アニール処理工程 ・クリーンルーム内乾燥設備 ・高意匠メッキ調塗装（インジウムミラーコーティング）乾燥工程 【　主な導入事例　】 ■ 自動車関連部品メーカー エンブレム・内外装部品の塗装乾燥工程に採用。 エネルギーコスト削減、塗装不良率低減、焼きムラ改善に貢献。 ■ 家電メーカー 炊飯器・冷蔵庫など白物家電の外装塗装ラインに採用。 塗装品質の安定化、排熱・臭気対策、作業環境改善を実現。 ■ インジウムミラーコーティング専用ライン 化粧品容器、自動車加飾部品などのメッキ調塗装工程に採用。 低コスト化と環境対応を実現し、高品質な加飾塗装に貢献。

詳細情報

•

  品質・コスト・環境 【品質・コスト・環境を高次元で両立】 DRYTECは塗膜品質の向上、省エネによるコスト削減、環境負荷低減を同時に実現。塗装現場の課題解決に貢献します。

•

  間接加熱方式 【火種を炉内に持ち込まない安全設計】 燃焼室と乾燥室を分離した間接加熱方式を採用。危険物塗装や、防爆対策が求められる工程にも対応する高い安全性を確保しています。

•

  安全作業 【安全性を重視した乾燥システム】 炉内へ燃焼ガスを送り込まないため、塗膜品質への悪影響を抑えながら安全な運転を実現します。

•

  熱交換器 【排熱を再利用する独自熱交換器】 排出する熱を回収して再利用することで、優れた省エネ性能を実現。ランニングコスト削減に貢献します。

•

  熱交換システム 【熱交換率約85％の省エネ技術】 排熱エネルギーを回収して給気へ再利用。エネルギーの無駄を抑え、効率的な乾燥を実現します。

•

  パネル構造 【移設・増設にも柔軟対応】 組立式パネル構造により設置が容易。将来的なレイアウト変更や設備増設にも対応可能です。

•

  炉内温度分布 【乾燥ムラを抑え塗膜品質を向上】 炉内温度を均一に保つことで、色ムラや焼きムラを低減し安定した品質を実現します。

•

  爆発放散口（オプション） 【安全対策オプション】 万一の異常時に圧力を逃がす安全対策機構として設置可能です。

•

  床レール（オプション） 【重量ワークの搬送をサポート】 台車搬送時の作業負荷を軽減し、スムーズなワーク移動を実現します。

ラインアップ（4）
