高精度かつ高効率な自動検査を実現いたします！

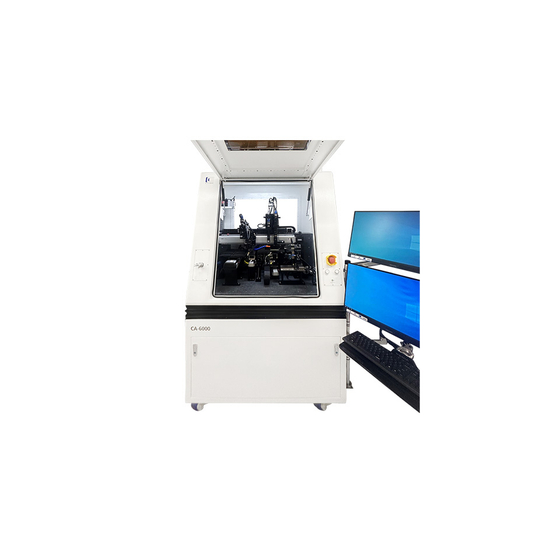

当社で提供している「チップレベルテストシステム」について ご紹介いたします。 シリコンフォトニクスおよびフォトニック集積回路(PIC)デバイスの チップレベル評価を目的とした製品です。 サブミクロン精度のモーション制御プラットフォームや、 高性能振動絶縁システムなどを統合し、高精度な測定を可能にします。 【幅広いアプリケーション】 ■SiPhチップテスト対応 ■TFLNチップテスト対応 ■III-Vチップテスト対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【自動テスト機能】 ■自動パッドアライメント ■自動光結合 ■自動プローブカードクリーニング ■DUTの手動または自動ロード/アンロード ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【アプリケーション例】 ■シリコンフォトニクス(SiPh)チップ評価 ■フォトニック集積回路(PIC)デバイス評価 ■光トランシーバチップ評価 ■TFLNフォトニックデバイス評価 ■III-Vフォトニックデバイス評価 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
