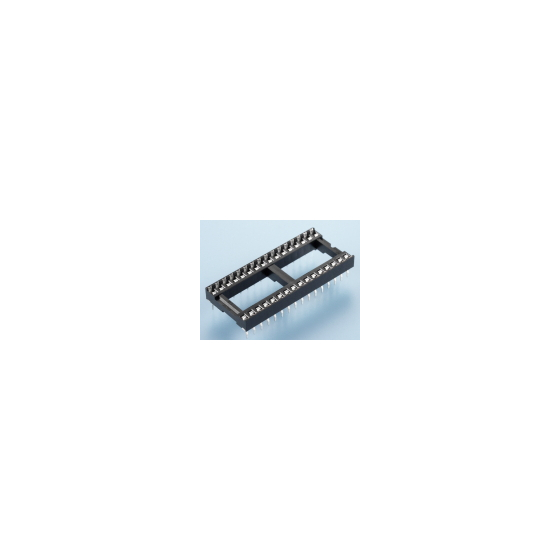

2.54mmピッチ・デュアルインラインコネクタ「ICC05シリーズ」
・ロープロフィール形状（ボード面より4.4mm）です。 ・両面接触構造コンタクトとプリロード方式により安定した接触を保証する高信頼設計です。 ・クローズドボトム形状による、半田吸込み防止機構です。 ・テール部KINK構造による半田ディップ時の浮き上がりを防止します。 ・フラックス上昇防止対策品も系列化しています。 ・RoHSに対応しています。
この製品へのお問い合わせ
基本情報
板バネタイプのＩＣコネクタです。デュアルタイプを用意しています。デュアルタイプは半田浮き上がり防止のＫＩＮＫ構造となっており、クローズドボトム形状により半田吸い込み防止構造となっています。
価格情報
- 数量によって価格が変動しますので、お気軽にお問い合わせください。
納期
~ 1ヶ月
※数量や注文状況によって納期が変動しますので、お気軽にお問い合わせください。
用途／実績例
−
ラインアップ（44）
| 型番 | 概要 |
|---|---|
| ICC05-008-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／8極 |
| ICC05-014-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／14極 |
| ICC05-016-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／16極 |
| ICC05-018-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／18極 |
| ICC05-020-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／20極 |
| ICC05-022-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／22極 |
| ICC05-024-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／24極 |
| ICC05-028-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／28極 |
| ICC05-032-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／32極 |
| ICC05-040-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／40極 |
| ICC05-042-360T-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／42極 |
| ICC05-008-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／8極／金メッキ仕上 |
| ICC05-014-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／14極／金メッキ仕上 |
| ICC05-016-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／16極／金メッキ仕上 |
| ICC05-018-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／18極／金メッキ仕上 |
| ICC05-020-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／20極／金メッキ仕上 |
| ICC05-022-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／22極／金メッキ仕上 |
| ICC05-024-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／24極／金メッキ仕上 |
| ICC05-028-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／28極／金メッキ仕上 |
| ICC05-032-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／32極／金メッキ仕上 |
| ICC05-040-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／40極／金メッキ仕上 |
| ICC05-042-360G | DIP用ICソケット／2.5mmピッチ／半田ディップ／42極／金メッキ仕上 |
| ICC05-008-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／8極／フラックス上昇防止対策品 |
| ICC05-014-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／14極／フラックス上昇防止対策品 |
| ICC05-016-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／16極／フラックス上昇防止対策品 |
| ICC05-018-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／18極／フラックス上昇防止対策品 |
| ICC05-020-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／20極／フラックス上昇防止対策品 |
| ICC05-022-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／22極／フラックス上昇防止対策品 |
| ICC05-024-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／24極／フラックス上昇防止対策品 |
| ICC05-028-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／28極／フラックス上昇防止対策品 |
| ICC05-032-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／32極／フラックス上昇防止対策品 |
| ICC05-040-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／40極／フラックス上昇防止対策品 |
| ICC05-042-360TP-F | DIP用ICソケット／2.5mmピッチ／半田ディップ／42極／フラックス上昇防止対策品 |
| ICC05-008-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／8極／金メッキ仕上／フラックス上昇防止対策品 |
| ICC05-014-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／14極／金メッキ仕上／フラックス上昇防止対策品 |
| ICC05-016-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／16極／金メッキ仕上／フラックス上昇防止対策品 |
| ICC05-018-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／18極／金メッキ仕上／フラックス上昇防止対策品 |
| ICC05-020-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／20極／金メッキ仕上／フラックス上昇防止対策品 |
| ICC05-022-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／22極／金メッキ仕上／フラックス上昇防止対策品 |
| ICC05-024-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／24極／金メッキ仕上／フラックス上昇防止対策品 |
| ICC05-028-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／28極／金メッキ仕上／フラックス上昇防止対策品 |
| ICC05-032-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／32極／金メッキ仕上／フラックス上昇防止対策品 |
| ICC05-040-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／40極／金メッキ仕上／フラックス上昇防止対策品 |
| ICC05-042-360GP | DIP用ICソケット／2.5mmピッチ／半田ディップ／42極／金メッキ仕上／フラックス上昇防止対策品 |
