単相3線式・三相3線式の簡易電力量をクラウドで確認。まずは限定回路から始め、設置条件を確かめながら同様の設備へ展開できます。

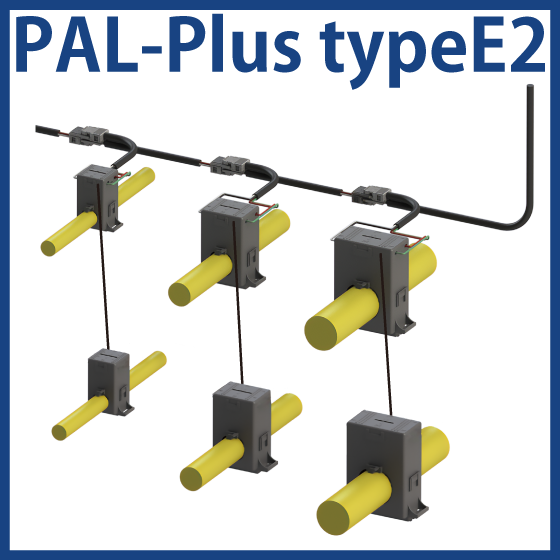

単相3線式・三相3線式回路の使用傾向を確認したくても、巡回時の表示確認や単発測定だけでは、時間帯による変化を継続的に把握することが困難です。 「PAL-Plus typeE2」は、2つの電流検知部を1組で使用し、計測した電流と設定した電圧・力率から簡易電力・簡易積算電力量を算出します。 ゲートウェイBOXと組み合わせることで、計測データを携帯回線でクラウドへ送信し、離れた場所からグラフやCSVで確認できます。 【課題】 ・単相3線式や三相3線式回路を継続的に確認したい ・2CTの取付位置や配線条件を事前に整理したい ・限定回路から始めて同様の設備へ展開したい 【導入の効果】 ・簡易電力・簡易積算電力量をクラウドで確認 ・取付、配線、閲覧方法を限定回路で検証 ・確認した構成を同様の設備や回路へ段階的に展開 対応回路、取付条件、接続構成、クラウド機能は、掲載資料をダウンロードしてご確認ください。
この製品へのお問い合わせ
基本情報
【PAL-Plus typeE2】 ・対応回路：単相3線式、三相3線式 ・電流検知部：2つを1組で使用 ・定格電流：125A、250A、400A、630A ・計測項目：交流電流、簡易電力、簡易積算電力量 ・通信方式：Modbus RTU（RS-485） ・取付方式：分割クランプ式 【ゲートウェイBOX】 ・PALシリーズをバスケーブルへコネクタ接続 ・電源：AC100V ・データ送信：携帯回線 ・クラウドでのグラフ表示、CSV出力 ・設定条件に応じた通知 ・接続台数：最大31台 簡易電力・簡易積算電力量は、計測した電流と設定した電圧値・力率値から算出する参考値です。 収集周期、収集点数、接続台数、通知方法、クラウドの利用条件は、構成や契約プランによって異なります。
価格情報
お気軽にお問い合わせください。
納期
用途／実績例
【用途（想定）】 ・単相3線式設備の簡易電力、簡易積算電力量の確認 ・三相3線式の成形機、押出機、プレス機などの簡易計測 ・盤内スペースやバスケーブル配線経路の確認 ・重要設備や代表回路から始める小規模導入 ・離れた事務所からのグラフ確認 ・設備別、回路別、時間帯別の使用傾向比較 ・CSVを利用した社内共有や改善活動 ・限定回路での運用確認後、同様の設備や回路への段階展開
カタログ（3）
カタログをまとめてダウンロード
企業情報
ヘキサコア株式会社は、通信ビルやデータセンター向け設備、計測・監視システムの設計製造、販売を行っています。 世界全体としてサステナブルな社会を目指していく中で、通信やエネルギーは私たちの生活にとって必要不可欠な存在です。 ヘキサコアはお客様に寄り添える技術力とサポート体制で、安全かつ効率的な通信設備構築のお手伝いやエネルギー効率化を実現するソリューションをご提案します。 【お知らせ】 2023年4月1日、株式会社中央製作所から社名を変更しました。
