実装面積を低減！低動作電圧、低消費電力で、電池駆動の携帯型無線機器に好適

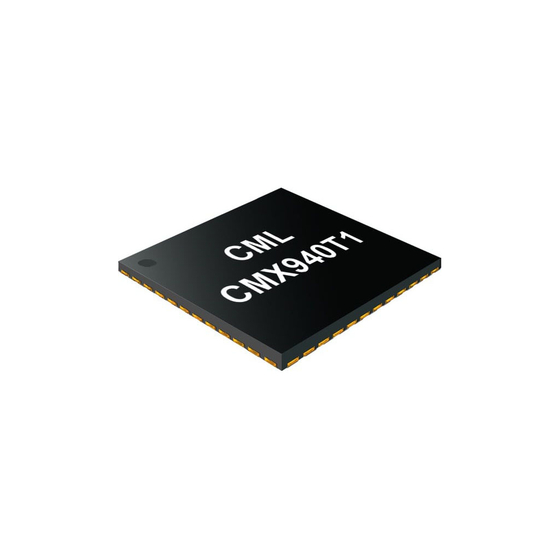

『CMX940』は、内蔵された広帯域VCOとプログラマブル出力分周器 により、49MHzから2040MHzという広帯域のRF信号を生成させる フラクショナルN PLLです。 送信(Tx)ブロックと受信(Rx)ブロックそれぞれに信号を 入力するために、2つの信号出力端子を備えています。 低ノイズのクロック逓倍器により、近傍位相雑音を抑え、 整数および分数境界でのスプリアスを低減できます。 【特長】 ■RF出力周波数：49～2040MHz ■低消費電流：23～64mA ■電源電圧：3.0～3.6V ■低い正規化PLLノイズフロア：-225dBc/Hz(1Hz換算) ■代表的な位相ノイズ：-122dBc/Hz(520MHz、10kHzオフセット時) ■プログラマブルRF出力(2系統) ※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【その他の特長】 ■低ノイズVCO：-141dBc/Hz(520MHz、1MHz オフセット時) ■自動VCO選択およびキャリブレーション機能 ■16/24ビット・フラクショナル N PLL モード ■デジタル・ロック検出機能 ■高い比較周波数(最大120MHz) ■超高速周波数切り替え(＜50μs) ■低スプリアス特性：-75dBc(typ.) ※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【アプリケーション】 ■PMR/LMR(ETSI 拠無線機を含む) ■公共安全用無線 ■無線データモデム ■GNSS RTK ■ワイヤレスマイク ■海上用無線 ■AIS、VDES ■汎用RF/IF ※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。
