小型化と高信頼性を両立する0.4mmピッチフローティングコネクタ

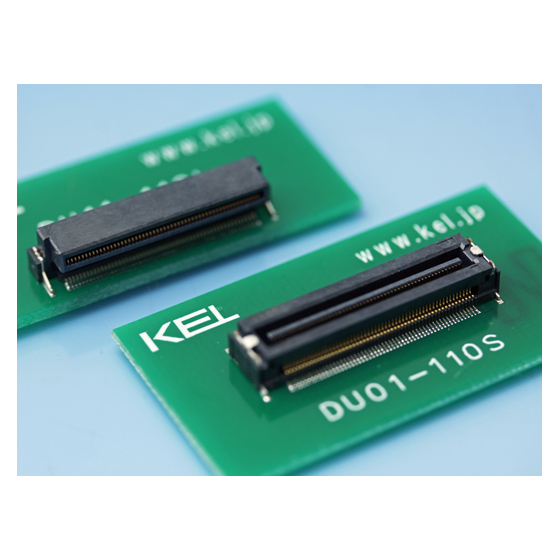

医療機器分野では、高画質化・高機能化に伴い、機器内部の高密度実装と安定した接続信頼性が求められています。特にX線カメラでは、限られたスペースの中で多くの電子部品や基板を搭載する必要があり、組み立て時の位置ズレを吸収しながら安定した信号伝送を実現することが重要です。 DUシリーズは、0.4mmピッチのフローティングコネクタです。XY方向に±0.4mmの可動域を備えており、基板間の位置ズレを吸収しながら確実な嵌合を実現します。また、小型・高密度実装に対応し、医療機器の省スペース化にも貢献します。X線カメラ用途での採用実績を有し、医療機器に求められる高い接続信頼性をサポートします。 【活用シーン】 ・X線カメラ ・医療用イメージング機器 ・医療機器内部の基板間接続 ・小型化が求められる医療機器 【導入の効果】 ・機器の小型化に貢献 ・組み立て時の手間を軽減 ・接続信頼性の向上による診断精度の維持 ・異物侵入を抑制し、長期的な安定動作を実現
この製品へのお問い合わせ
基本情報
【特長】 ・業界最小レベルのコンタクトピッチ0.4mmを実現 ・XY方向に±0.4mmの可動により、組み立て公差のズレを吸収 ・円弧形状の接触部により、異物の噛み込みを抑制 ・レセプタクルの底面端子露出がなく、異物侵入防止とパターン配線が可能 ・防塵対策としてカプトンテープによる自動実装対応と嵌合口の封止 【当社の強み】 ケルは創業以来、産業用コネクタの専業メーカーとして、お客様との対話を通じて、解決すべきニーズと次世代の要求を明らかにし、常に一歩先行く製品を提供してまいりました。エレクトロニクスが拓く未来のために、コネクションテクノロジーの領域で先端の技術提案と高機能製品をお届けします。激しく進歩する技術と市場環境に、創造力でお応えするケルは、特注対応も積極的に行っておりますので、お気軽にご相談ください。
価格帯
納期
用途／実績例
ー
