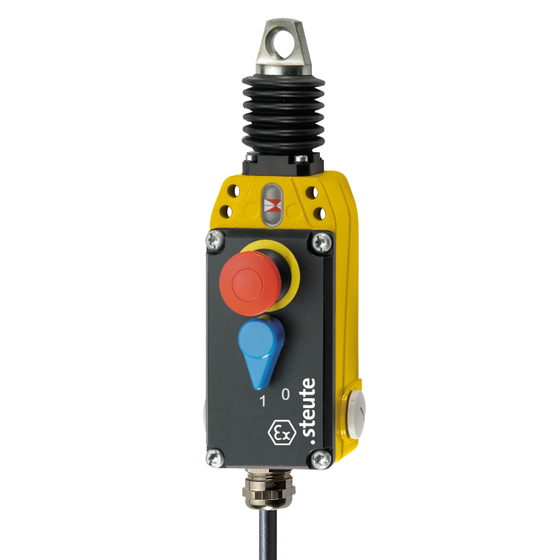

引火や爆発のリスクがある防爆エリアで、作業員の命を守る確実な非常停止システム。
防爆エリアでの作業は、常に危険と隣り合わせです。 危険を察知した瞬間に、作業員が直感的にロープを引いて機械を止められる環境を構築することが重要です。 防爆型のロープスイッチであれば、緊急時に押しボタンスイッチよりも瞬間的に近くで非常停止をさせることが可能。 【特長】 ■ ゾーン1、21の防爆エリアで安全に使用できる検定合格品 ■ 作業員が直感的に操作しやすいロープ引っ張り方式 ■ 異常発生時における瞬時の対応が可能 ■ 温度環境-20℃から最大+90℃まで対応（T5の場合） ■ 10万回以上の操作に耐える堅牢な設計 ※詳しくはお問い合わせ、またはカタログをダウンロードしてください。
この製品へのお問い合わせ
基本情報
適用規格 ：EN 60947-5-1, EN 60947-5-5, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13850, EN ISO 13849-1 筐 体 ：アルミダイキャスト カバー ：熱可塑性グラスファイバー強化樹脂 保護等級 ：IP65 (EN 60079-0 + IEC/EN 60529), IP67 (IEC/EN 60529) 接点構成 ：1NC/1NO or 2NC（銀接点） 接点機構 ：スローアクション、強制乖離NC接点 定格動作電流/電圧：6 A/250 VAC, 0.25 A/230 VDC 動作環境温度 ：T6 -20 °C ～ +60 °C T5 -20 °C ～ +75 °C ,+90 °C (max. 3 A) 機械的寿命 ：＞10万回操作 Ｅｘマーク ：Ex db IIC T6/T5 Gb Ex tb IIIC T80°C/T95°C Db 防爆型式検定 ：日本 CML 22JPN1380X (Ex 14)
価格帯
納期
用途／実績例
＜利用場所＞ □可燃性ガス危険場所 石油、ガス、化学薬品、水素等を扱うプラント。 塗料・インク、溶剤、薬剤、アルコールなどの可燃性物質を使用する塗装ライン、印刷工場、タイヤ、樹脂、アルコール飲料などの製造工程など。 □粉塵危険場所 食品業、金属加工業の工場・倉庫。 粉ミルク・小麦粉などの製造工程や貯蔵庫、製紙、建材製造、化粧品原料、薬品原料、製薬、ゴムのリサイクル工場。 花火製作所、産業廃棄物処理業現場。 ＜利用シーン＞ 防爆エリア内の非常停止が必要な箇所にロープを設置し、ロープを引っ張ることでスイッチが作動し、非常停止が可能です。 例えば長距離の生産ラインに非常停止ボタンを複数設置する場合は設置箇所ごとに電気配線が必要になりますが、非常停止ロープスイッチであればスイッチ本体のみ電気配線をして、それ以外はロープの敷設になるため電機配線は不要になります（最大ロープ長100m）。 またロープを張り巡らせることで、緊急時にその場で瞬間的にロープを引っ張ることが出来るため、非常停止ボタンのようなボタン位置まで押しに行く必要がありません。 防爆対応が必要な製造・搬送・印刷工程などに最適。
詳細情報
-
取り付けイメージ
-
日本防爆型式検定 合格証
-
データシート
-
データシート
-
取扱説明書
-
取扱説明書
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| Ex ZS 80 1NC/1NO WVD - 3m JPEx 製品番号: 1456123 | https://www.steute-controltec.com/ja/product/ex-zs-80-1nc-1no-wvd-3m-jpex-67655 |
| Ex ZS 80 2NC WVD - 3m JPEx 製品番号: 1456125 | https://www.steute-controltec.com/ja/product/ex-zs-80-2nc-wvd-3m-jpex-67657 |
カタログ（3）
カタログをまとめてダウンロード
CADデータ（1）
| 型番 | 概要 | ファイル |
|---|---|---|
| Ex ZS 80 |
|
