,192画素の高解像度でRGB+NIRを同時取得。最大73kHzの4CMOSマルチスペクトルラインカメラ

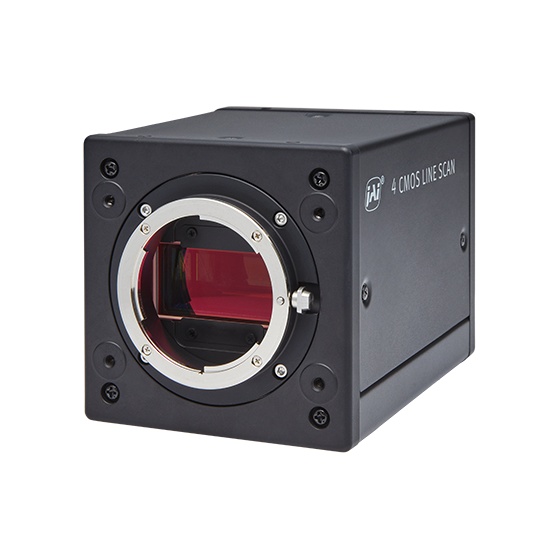

『SW-8000Q-CXP2A』は、可視光（R・G・B）と近赤外線（NIR）を1つの入射光から同時に取得できる8K対応の4CMOSマルチスペクトルラインスキャンカメラです。 プリズム分光方式により、どの画角でも4バンドの画質を均一に保ちながら同期撮像します。 8,192画素の高解像度ラインセンサと最大73 kHzのラインレートにより、広幅かつ高精細な検査対象にも対応します。 チャンネル別のゲイン・露光制御や複数の色空間変換機能により、検査アプリケーションに応じた柔軟な画像処理が可能です。 【特長】 ■ RGB+NIRの4バンドを1台・1光路で同時撮像するプリズム分光式4CMOSカメラ ■ 8,192画素（8K）の高解像度ラインセンサを搭載 ■ 最大ラインレート73 kHzの高速スキャンに対応 ■ CoaXPress 2.0（CXP-12、Micro-BNC×2）対応で高速・長距離伝送が可能 ■ チャンネル別ゲイン・露光制御、複数色空間変換、ビニング機能を搭載 ※詳細な分光特性や寸法図などはPDF資料をご参照ください。
この製品へのお問い合わせ
基本情報
■主な仕様 ・ライン解像度：8,192画素（8K） ・最大ラインレート：73 kHz ・インターフェース：CoaXPress 2.0（CXP-12、Micro-BNC×2） ・対応波長：R・G・B・NIRの4バンド ・センサ：4CMOS RGB/NIR ・画素サイズ：3.75×5.78 µm ・センササイズ：30.72 mm ・映像出力：8bit／10bit ・レンズマウント：ニコンFマウント／M52マウント ・外形寸法：90×90×120 mm／重量：880 g ・動作温度：-5〜+45°C ■耐環境性能 耐振動3G、耐衝撃50G
価格帯
納期
用途／実績例
■ 食品・青果検査 ・内部品質と外観の同時検査：RGBによる外観色検査とNIRによる内部品質評価を同時に行い、傷・打撲・熟度差を高解像度で判定。 ■ フィルム・印刷物検査 ・広幅ライン検査：8K相当の解像度により、幅広の印刷物・フィルムでも色調管理とパターン欠陥検出を高精細に実施。 ■ リサイクル資源選別 ・素材識別：可視光とNIRの情報を組み合わせ、プラスチック・紙・繊維など素材ごとの自動選別精度を向上。 ■ 半導体・フラットパネル検査 ・大判基板の外観検査：高解像度ラインセンサにより、大判パネル・基板の微細な外観欠陥を高速検出。 ■ バッテリー検査 ・工程内検査：電極シートなどの外観・欠陥を高精細に連続検査。
