ブラシ付きの手軽さでブラシレスの長寿命を。装置の小型化と大幅なコストダウンを実現する、量産特化型の小型ギヤードモータ。
「国内製は予算が合わないが、海外製は品質が不安…」そんな設計現場のジレンマを解決する、クルー株式会社の『SGMシリーズ』。外径24mmからの極小サイズを展開する、小型ブラシレスギヤードモータです。 最大の特長は、従来のコアードモータ技術を応用し、自動化設備による大量生産を前提に設計された「圧倒的なコストパフォーマンス」です。ブラシレスモータ特有の低ノイズ・長寿命・メンテナンスフリーという利点を持ちながら、大幅なコストダウンを実現します。 さらに、装置の省スペース化に直結する「ドライバ内蔵型（IDタイプ）」と、パワーを最大限引き出せる「外部ドライバ型（EDタイプ）」の2つの駆動方式をご用意。ドライバ内蔵型なら、電源（DC12V/24V）とPWM信号のみで、従来のブラシ付きモータと同じような手軽さで即座に駆動・制御が可能です。 卓上型ロボット、自動販売機、クレーンゲーム機など、コスト制約が厳しく、かつ確実な動作が求められる自動化機器の動力源として、日本のエンジニアの「次の一歩」を徹底的な伴走サポートと共に後押しします。
この製品へのお問い合わせ
関連動画
基本情報
■定格電圧：DC12V / 24V / 310V（モデルによる） ■無負荷回転数：3000 ～ 7800 rpm（ギヤ接続前） ■減速比：1/3.6 ～ 最大 1/1024（豊富なギヤ比ラインナップ） ■構造：ブラシレスモータ ＋ ギヤヘッド ■駆動方式： ・EDタイプ（外部ドライバ型）：モータ能力を最大限引き出す高出力設計。別途外部ドライバが必要。 ・IDタイプ（ドライバ内蔵型）：電源入力とPWM信号のみで駆動。正転/逆転の切り替えやFG信号出力にも対応し、省スペース化に貢献。 ■モータ寿命：2000 ～ 4000時間（ボールベアリング採用時） ■オプション：用途に合わせた最適なギヤ比の選定、カスタマイズ応相談
価格情報
従来の低価格なブラシ付きモータから、長寿命なブラシレスモータへの置き換えを強力に推進する圧倒的な低価格を実現しています。自動化ラインでの大量生産により、量産時のコストダウンに大きく貢献します。 外径サイズ、駆動方式（内蔵/外部）、ギヤ比によって価格が異なりますので、試作・量産ロットを含め、詳細はお見積りをご依頼ください。
価格帯
~ 1万円
納期
※試作・評価用の無料サンプル対応から量産納入まで柔軟にサポートします。カタログ掲載外の仕様についても営業部へご相談ください 。
用途／実績例
徹底したコストダウンとコンパクトな設計により、大量生産される民生機器から小型の産業設備まで、幅広い用途で活躍します。 【主な用途・採用実績例】 ・卓上型ロボット、小型FA機器の駆動軸 ・各種自動販売機（商品搬出、紙幣・硬貨の搬送機構） ・アミューズメント機器（クレーンゲーム機のアーム駆動など） ・マッサージチェア（もみ玉の駆動・リクライニング機構） ・証明写真機、医療機器の小型ポンプ・搬送ユニット 【クルーならではの徹底サポート】 「海外製の低コストモータを使いたいが、導入後のトラブルや使い方が不安」というお客様に対し、弊社が「黒子」となってプロジェクトに並走します。画面共有での技術サポートや、必要に応じた現場への駆けつけ対応など、お客様が納得して組み込めるまで徹底的にサポートいたします。
詳細情報
-
製造１
-
製造２
-
製造３
-
製造４
-
製造５
ラインアップ（10）
| 型番 | 概要 |
|---|---|
| SGM30A-ED（外径30mm / 12V・24V） | EDシリーズ（外部ドライバ型） |
| SGM36A-ED（外径36mm / 12V・24V） | EDシリーズ（外部ドライバ型） |
| SGM43A-ED（外径43mm / 12V・24V） | EDシリーズ（外部ドライバ型） |
| SGM52A-ED（外径52mm / 12V・24V） | EDシリーズ（外部ドライバ型） |
| SGM56A/B-ED（外径56mm / 24V） | EDシリーズ（外部ドライバ型） |
| SGM60A/B-ED（外径60mm / 24V・310V） | EDシリーズ（外部ドライバ型） |
| SGM24A/B-ID（外径24.4mm / 12V・24V） | IDシリーズ（ドライバ内蔵型） |
| SGM28A-ID（外径28mm / 12V・24V） | IDシリーズ（ドライバ内蔵型） |

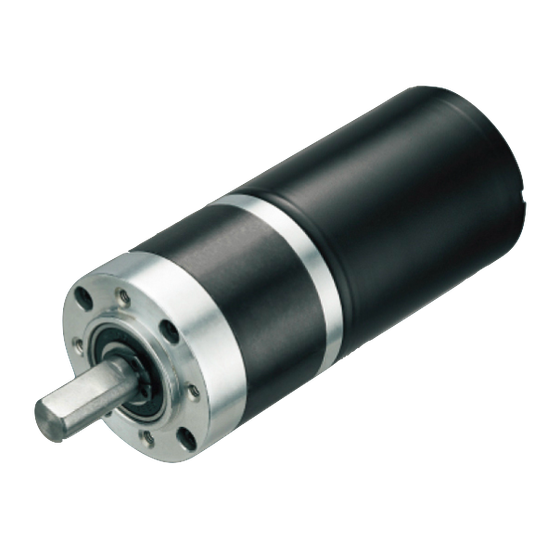

| SGM36A-ID（外径36mm / 12V・24V） | IDシリーズ（ドライバ内蔵型） |
| SGM42A-ID（外径42mm / 12V・24V） | IDシリーズ（ドライバ内蔵型） |
カタログ（5）
カタログをまとめてダウンロード
企業情報
クルー株式会社は、低電圧バッテリ駆動のブラシレスDCモータやACサーボモータをはじめ、各種ギヤードモータ、インホイールモータ、制御ドライバを取り扱う専門企業です。選択肢が限られがちな低電圧領域において、小出力から大出力まで幅広くラインナップ。単なる製品販売にとどまらず、ドライバ選定や動作レクチャー、トラブルシューティングまで納入後も丁寧にサポートいたします。お客様の設計課題に寄り添い、現場で確実に運用できるまで共に歩むパートナーを目指します。
