JIS C 0617規格の電気図面作成と回路設計を効率化。配線本数を減らすドライバ内蔵モータに検討可能な小型モータ。
制御盤や産業機械の電気設計において、JIS C 0617（IEC 60617準拠）の電気用図記号を用いた2D CADによる正確な回路図・配線図の作成は、設備の品質と信頼性を保つ上で不可欠です。CAD上で多数の機器や配線シンボルを配置・結線する設計作業では、回路の複雑化や配線本数の増加が設計工数・誤配線リスクに直結します。 この電気設計の効率化と機器の省スペース化に応えるのが、当社の「SGMシリーズ（小型ブラシレスギヤードモータ）」です。 モーター本体に駆動ドライバを内蔵した「ドライバ内蔵モデル」ラインナップにより、外部ドライバとの間の配線やJIS図記号上の複雑な結線を大幅に削減。電気CADにおける回路図面作成の手間を軽減すると同時に、実際の制御盤内の省スペース化と省配線化を実現します。卓上自動化機器や医療機器、FA設備の駆動軸として検討可能な選択肢です。
この製品へのお問い合わせ
関連動画
基本情報
■ 電気CAD設計・省配線化の要点 ・回路図・配線図の簡略化：ドライバ内蔵型機器の採用により、電気用図記号を用いたCAD図面上の結線数を減らし、設計・検図工数を削減します。 ・制御盤のコンパクト化：外部ドライバの設置スペースを不要にすることで、制御盤の小型化と盤内配線のすっきりとした整理が可能です。 ■ 小型ブラシレスギヤードモータ（SGMシリーズ）の特長 ・ドライバ内蔵による省スペース＆省配線：DC電源を接続するだけで駆動可能で、配線本数を最小限に抑えて設計・試作の手間を減らします。 ・高い静音性と長寿命：ブラシレス構造により摩耗部がなく、長期間の連続運転でもメンテナンスフリーで高い信頼性を発揮します。 ・試作・小ロットから全数国内検品を実施してお届けします。
価格情報
従来の低価格なブラシ付きモータから、長寿命なブラシレスモータへの置き換えを強力に推進する圧倒的な低価格を実現しています。自動化ラインでの大量生産により、量産時のコストダウンに大きく貢献します。 外径サイズ、駆動方式（内蔵/外部）、ギヤ比によって価格が異なりますので、試作・量産ロットを含め、詳細はお見積りをご依頼ください。
価格帯
~ 1万円
納期
※試作・評価用の無料サンプル対応から量産納入まで柔軟にサポートします。カタログ掲載外の仕様についても営業部へご相談ください 。
用途／実績例
【電気設計・小型自動化機器における用途検討例】 ・配線スペースが限られる卓上作業ロボット、クレーンゲーム、自動販売機の駆動軸 ・JIS規格に準じた回路設計が行われる医療機器、検体検査装置の搬送機構 ・制御盤内のドライバ設置スペースを削減したい小型FAラインの送り部 ・省配線化とコンパクト設計が求められる各種証明写真機、カードディスペンサー 【SGMシリーズ / 関連モータ ラインナップ】 ・小型ブラシレスギヤードモータ（SGMシリーズ）：省スペース・ドライバ内蔵型モデル ・位置決め制御の図面作成・パルス駆動向け：ステッピングモータシリーズ ・薄型コンベア等への組み込み向け：パラレルギヤードモータ（PGMシリーズ）
詳細情報
-
製造１
-
製造２
-
製造３
-
製造４
-
製造５
ラインアップ（10）
| 型番 | 概要 |
|---|---|
| SGM30A-ED（外径30mm / 12V・24V） | EDシリーズ（外部ドライバ型） |
| SGM36A-ED（外径36mm / 12V・24V） | EDシリーズ（外部ドライバ型） |
| SGM43A-ED（外径43mm / 12V・24V） | EDシリーズ（外部ドライバ型） |
| SGM52A-ED（外径52mm / 12V・24V） | EDシリーズ（外部ドライバ型） |
| SGM56A/B-ED（外径56mm / 24V） | EDシリーズ（外部ドライバ型） |
| SGM60A/B-ED（外径60mm / 24V・310V） | EDシリーズ（外部ドライバ型） |
| SGM24A/B-ID（外径24.4mm / 12V・24V） | IDシリーズ（ドライバ内蔵型） |
| SGM28A-ID（外径28mm / 12V・24V） | IDシリーズ（ドライバ内蔵型） |

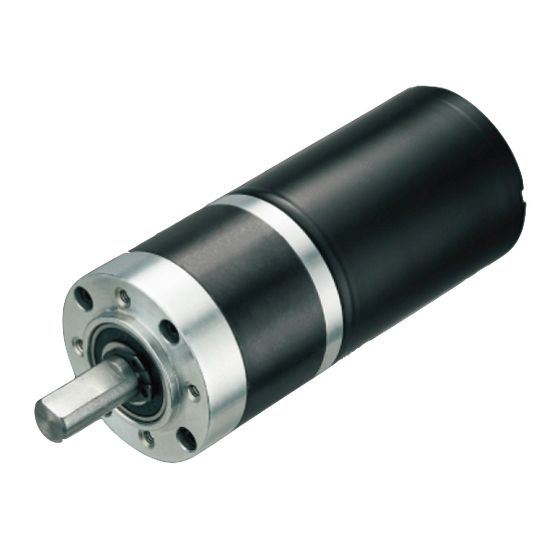

| SGM36A-ID（外径36mm / 12V・24V） | IDシリーズ（ドライバ内蔵型） |
| SGM42A-ID（外径42mm / 12V・24V） | IDシリーズ（ドライバ内蔵型） |
カタログ（5）
カタログをまとめてダウンロード
企業情報
クルー株式会社は、低電圧バッテリ駆動のブラシレスDCモータやACサーボモータをはじめ、各種ギヤードモータ、インホイールモータ、制御ドライバを取り扱う専門企業です。選択肢が限られがちな低電圧領域において、小出力から大出力まで幅広くラインナップ。単なる製品販売にとどまらず、ドライバ選定や動作レクチャー、トラブルシューティングまで納入後も丁寧にサポートいたします。お客様の設計課題に寄り添い、現場で確実に運用できるまで共に歩むパートナーを目指します。
