素材から完成まで自社一貫加工。切削・研磨・ワイヤーカット・形彫り放電を組み合わせ、複雑なゴム押出金型部品を製作します。

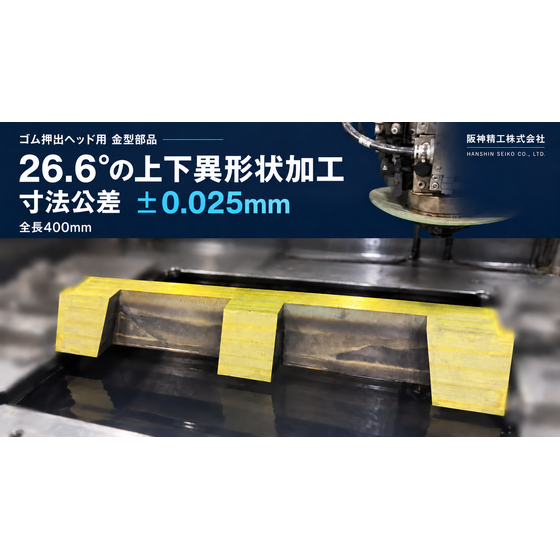

阪神精工では、切削・研磨・ワイヤーカット放電加工・形彫り放電加工・仕上げを組み合わせた、金型部品の一貫製作を承っています。 掲載事例は、タイヤなどのゴム押出機に使用する「オーバーラッピングベース」です。全長400mm、26.6°の角度を伴う上下異形状に対し、要求寸法公差±0.025mmに合わせて、素材から完成までの全工程を自社で行いました。 加工による歪みを考慮し、切削・研磨の段階から後工程の放電加工まで見据えて工程を設計。上下の輪郭と、その間をつなぐ加工面を検討し、形状に応じてワイヤーカットと形彫り放電加工を使い分けています。 「複数工程が必要な部品をまとめて依頼したい」「上下で異なる形状を指定公差で加工したい」といったご相談を承ります。図面とあわせて、材質・寸法・要求公差・数量・希望納期をお知らせください。
この製品へのお問い合わせ
基本情報
【掲載事例の加工条件】 部品名：オーバーラッピングベース 用途：ゴム押出ヘッド内の流路を構成する金型部品 全長：400mm 加工形状：26.6°の角度を伴う上下異形状 要求寸法公差：±0.025mm 加工工程：切削→研磨→ワイヤーカット→形彫り放電加工→仕上げ 製作体制：素材から完成まで全工程を自社で実施 防錆対策：非加工面への防錆処置 ※数値は本事例の条件です。すべての材質・形状で同一精度を保証するものではありません。加工可否は図面を確認してご案内します。
価格情報
図面ごとの個別見積りです。材質・素材寸法・加工形状・要求公差・数量・電極や治具の製作・仕上げ内容を確認します。材料手配を含むか、材料支給かもお知らせください。
納期
※材料の手配・支給条件、加工工程、電極・治具の準備、数量、設備の稼働状況を確認し、個別にご案内します。希望納期を添えてご相談ください。
用途／実績例
【加工実績】 タイヤなどのゴム押出機に使用する、オーバーラッピングベースの一貫製作。全長400mm、26.6°の上下異形状、要求寸法公差±0.025mmの条件で、切削から放電加工・仕上げまで自社で行った事例です。 【ご相談いただける加工】 ・ゴム押出金型部品の製作 ・上下で輪郭が異なる複雑形状加工 ・切削・研磨・放電加工を組み合わせる部品製作 ・加工による歪みに配慮が必要な金型部品 ・複数工程をまとめて依頼したい一貫加工 ※標準金型の販売ではなく、図面に基づく受託製作サービスです。
企業情報
阪神精工株式会社は、1948年創業、兵庫県神戸市を拠点とする精密金属加工会社です。 ワイヤーカット放電加工・形彫り放電加工・細穴放電加工を中心に、マシニング加工・研磨・仕上げ・測定までの一貫加工に対応。精密部品、金型部品、治具、試験片など、単品・試作・小ロットからご相談いただけます。 焼入れ鋼・超硬合金・ステンレスなどの加工をはじめ、厚物部品の輪郭加工、キー溝、微細スリット、複雑形状の加工にも対応しています。材質・形状・要求精度・用途を確認し、加工条件や工程を検討。複数の加工先へ手配する負担を減らし、部品製作を支えます。 「図面どおりにつくること」を基本に、社内で検査・測定を行い、仕上がりを確認して出荷します。 神戸・兵庫を拠点に、全国からの加工相談・見積依頼を承っています。加工先にお困りの部品や、工法・工程を検討したい図面がありましたら、お気軽にご相談ください。 https://www.hansei.co.jp/
