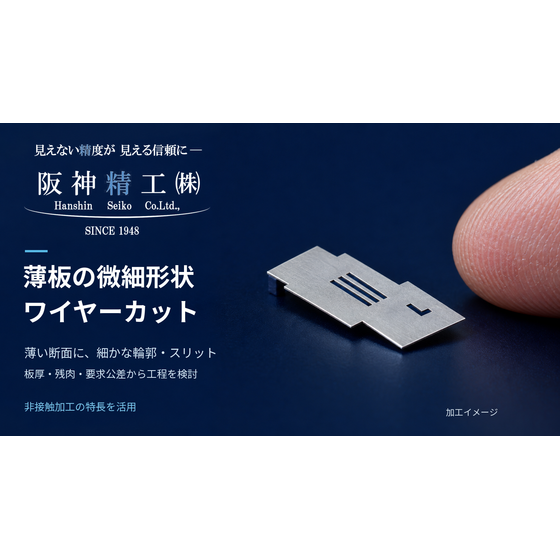

薄板の細かな輪郭・異形穴・スリットに。残る肉厚と保持方法を確認し、加工順序まで検討します。
阪神精工株式会社では、薄板部品の微細輪郭・異形穴・スリットについて、ワイヤーカット放電加工をご相談いただけます。細かな段差や切欠きを含む外形、四角穴、複数の貫通スリットなど、材質・板厚・要求精度に応じた加工工程を検討します。 刃物による切削力を加えないワイヤーカットの特長を活用し、切削時の加工負荷が課題となる薄板にも加工方法を検討。ただし、変形が生じる可能性はあるため、材料の状態や保持条件も確認します。 複数スリットでは、幅・長さ・間隔に加え、間に残る材料の幅が重要です。加工途中の形状も考慮し、支持・固定方法、開始穴の準備、加工順序を検討します。 板厚・残る肉厚・公差が分かる図面と、CADデータを添えてお問い合わせください。
この製品へのお問い合わせ
基本情報
■主な加工方法：ワイヤーカット放電加工 ■対象：薄板部品の貫通形状 ■加工形状：微細輪郭、異形穴、四角穴、スリット、切欠き、枠状形状 ■寸法確認：板厚、全体寸法、穴寸法、スリット幅・長さ・間隔、残る肉厚 ■品質確認：寸法公差、内角R、表面粗さ、平面度 ■工程確認：支持・固定方法、開始穴、加工順序、支給材の反り ※最小板厚・スリット幅・対応精度は、材質・形状・加工条件により個別に確認します。 ※底付き溝・凹形状は別工法を検討します。
価格情報
材質・板厚・輪郭形状・スリット本数・要求精度・数量に応じて個別にお見積もりします。スリット間に残る材料の幅も分かる図面をご提供ください。
納期
※加工形状・保持方法の検討・数量・支給材の状態により異なります。支給予定日とご希望納期を添えてご相談ください。
用途／実績例
【用途・ご相談例】 ■薄板の細かな段差・切欠きを含む外周加工 ■四角穴・特殊輪郭の貫通穴加工 ■細い貫通スリットの加工 ■複数のスリットが並ぶ形状の加工 ■細い部分を残す枠状部品の加工 ■切削時の加工負荷や保持方法が課題となる薄板加工 支給材に反りや加工済み部分がある場合は、現在の状態が分かる資料もお送りください。
企業情報
阪神精工株式会社は、1948年創業、兵庫県神戸市を拠点とする精密金属加工会社です。 ワイヤーカット放電加工・形彫り放電加工・細穴放電加工を中心に、マシニング加工・研磨・仕上げ・測定までの一貫加工に対応。精密部品、金型部品、治具、試験片など、単品・試作・小ロットからご相談いただけます。 焼入れ鋼・超硬合金・ステンレスなどの加工をはじめ、厚物部品の輪郭加工、キー溝、微細スリット、複雑形状の加工にも対応しています。材質・形状・要求精度・用途を確認し、加工条件や工程を検討。複数の加工先へ手配する負担を減らし、部品製作を支えます。 「図面どおりにつくること」を基本に、社内で検査・測定を行い、仕上がりを確認して出荷します。 神戸・兵庫を拠点に、全国からの加工相談・見積依頼を承っています。加工先にお困りの部品や、工法・工程を検討したい図面がありましたら、お気軽にご相談ください。 https://www.hansei.co.jp/
