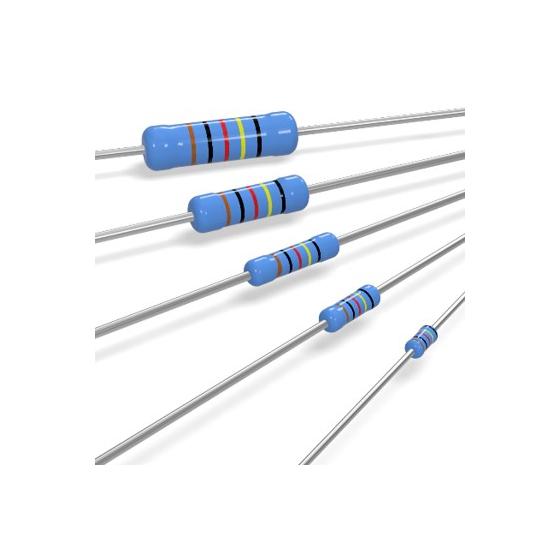

【最大10kV耐サージ・最高使用電圧4000V】特殊電力型耐サージ抵抗器「ASR/ASRM」｜高電圧パルス・電源保護対策に
【静電気（ESD）・誘導雷サージから電子機器の突入・電源ラインを強固に保護】 「ASR/ASRM」シリーズは、独自技術による「特殊皮膜」および「メタルグレーズ皮膜」を採用。最高使用電圧4,000V（DC/AC）、最高過負荷電圧5,000Vの優れた高耐圧特性を実現します。 【ASR/ASRMの特長】 1. 【圧倒的な耐サージ・耐パルス特性】最大10kVサージ電圧印加時の抵抗値変化率を極小に抑え、機器のダウンタイムや破損リスクを大幅低減 2. 【超高耐圧設計】最高使用電圧500V～4,000V、過負荷電圧最大5,000Vに対応し、電源ラインの安全マージンを確保 3. 【豊富な抵抗値レンジ】3.3Ωの低抵抗から100MΩの超高抵抗まで網羅し、小型（ASRM）タイプによる省スペース設計にも貢献 4.【回路要求に合わせて選べる】「特殊皮膜」および「メタルグレーズ皮膜」のラインアップ 5. 【高耐圧・高サージ耐性を維持】基板の省スペース化に貢献する小型（小型電力型）タイプを展開 ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求は下記URLからアクセスできます
この製品へのお問い合わせ
基本情報
仕様／スペック：抵抗膜構造 特殊皮膜（Special Film） / メタルグレーズ皮膜（Metal Glazed Film） 定格電力：0.25W ～ 2.0W 最高使用電圧：DC 500V ～ 4,000V最高過負荷電圧 1,000V ～ 5,000V サージ耐力（サージ負荷電圧）：1 kV ～ 10 kV（※コンデンサ放熱試験条件による） 抵抗値範囲：3.3 Ω ～ 100 MΩ（E24系列） 抵抗温度係数（T.C.R.）メタルグレーズ：±200 ppm/℃ ～ 特殊皮膜：-1800～0 ppm/℃ 使用温度範囲：-55 ℃ ～ +155 ℃（※70℃以上は負荷電力軽減曲線による） 環境・品質耐久性 高温高湿試験（40℃ 93%RH 1,000h）: ≦±(5.0%+0.05Ω) 耐久性試験：（70℃ 1,000h）：≦±(5.0%+0.05Ω) 短時間過負荷： ≦±(1.0%+0.05Ω) ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求は上記URLからアクセスできます
価格帯
納期
用途／実績例
用途／実績● 産業用電源・電力変換装置 •スイッチング電源（SMPS）の入力スナバ回路・突入電流防止回路 •AC/DCコンバータ、DC/DCコンバータの高電圧保護部 •インバータ・サーボドライブ装置の高圧放電・検出回路 ● 電力機器・エネルギー関連 •スマートメーター、電力管理機器の雷サージ保護回路 •太陽光発電インバータ（パワーコンディショナ）、蓄電システム ● 高電圧計測・産業機器 •高電圧電源、各種試験器・計測器の電圧分圧・ブリーダ抵抗 •産業用ロボット、FA制御機器のノイズ・サージ吸収部 •X線装置・放電装置等のインパルス・高パルス制御回路 ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求、現行品からの置き換え（クロスリファレンス）のご相談もお気軽にお問い合わせください。 上記URLからアクセスできます
