溝幅だけでなく歯車との角度関係も確認。基準形状から位置を割り出す追加工

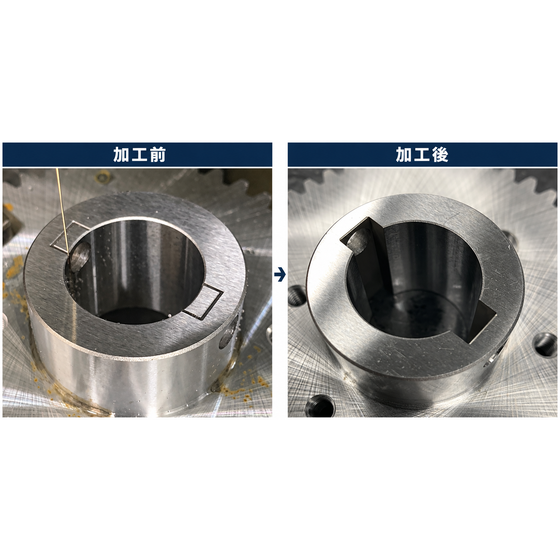

歯車の中心穴へ両側キー溝を設ける、ワイヤーカット放電加工の受託サービスです。 掲載事例は幅8mm・H6公差のキー溝加工。外周の歯車の山に対して90度となる位置関係が指定されていました。ケガキ線ではなく、外周の歯車と中心穴を基準に角度を割り出し、加工位置を決定しています。 図面をご提示いただき、溝幅、公差、角度指定、基準形状、加工前の部品状態を確認します。材質・全体寸法・数量・希望納期もお知らせください。溝幅と位置関係を分けて検討し、加工可否と見積りをご案内します。 画像は元記事の加工前後を示すビジュアルです。歯車や加工機そのものの販売ではありません。
この製品へのお問い合わせ
基本情報
【掲載事例の条件】 加工方法：ワイヤーカット放電加工 加工箇所：中心穴の両側キー溝 溝幅・公差：8mm・H6 位置指定：外周の歯車の山に対して90度 位置決めの基準：外周の歯車と中心穴 材質・歯車の外径・数量は元記事に明記されていないため、ここでは記載していません。掲載値は当該事例の条件であり、全案件への精度保証ではありません。
価格情報
溝幅・公差・角度指定・基準形状・材質・ワーク寸法・数量・支給品の状態を確認して、個別にお見積りします。
納期
※加工図面、数量、支給品の状態と支給予定、希望納期を確認してご案内します。
用途／実績例
【加工実績】 中心穴の両側に幅8mm・H6公差のキー溝を加工。外周の歯車と中心穴を基準に位置を割り出した事例です。 【加工相談例】 歯車・ブッシュのキー溝追加工、基準形状に対する角度指定のあるキー溝加工。部品図面と基準の指定を確認し、個別に可否を判断します。
