歯形とキー溝の位置関係まで図面で確認。単品・試作の内径複合形状をご相談ください

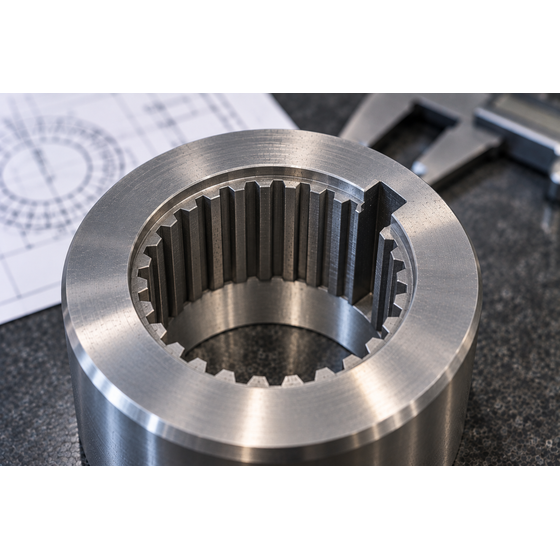

内スプラインとキー溝を同じ部品内に設ける受託加工をご相談いただけます。ワイヤーを通せる貫通形状について、ワイヤーカットによる加工方法を検討します。 個々の歯形・溝幅が合っていても、両者の角度位置が違うと目的の組付け条件になりません。どの歯・中心線を基準にキー溝の向きを決めるか、外径や端面との関係を含めて図面で共有してください。 歯数だけで形状は確定できません。規格・歯形寸法・公差と、キー溝の幅・深さ・加工長さを確認します。途中に段差や底が残る場合は、断面形状から別工法の必要性も検討します。 画像は元記事の形状説明用イメージです。
この製品へのお問い合わせ
基本情報
【加工方法】ワイヤーカット放電加工を中心に図面から検討 【対象】内スプラインとキー溝を組み合わせる貫通内径形状 【歯形情報】規格、歯数、モジュール、圧力角、各部寸法・公差 【溝・基準】溝幅・深さ・加工長さ、歯形に対する角度位置、外径・端面・基準軸との関係 相手部品とのはめあい、材質・熱処理、板厚、保持場所と検査条件も確認します。
価格情報
歯形・キー溝の寸法、位置関係、公差、材質、数量、検査内容を確認し、個別にお見積りします。
納期
※図面、数量、材料・支給品の状態、希望納期を確認してご案内します。
用途／実績例
【加工相談例】 内スプラインとキー溝を持つ機械部品、動力伝達部品、位置決め部品など。 専用工具の準備が負担になる単品・試作・小ロットも相談対象です。用途例であり、個別の納品実績や、専用工具を用いる工法より必ず低価格・短納期になることを示すものではありません。
