貫通させられない四角穴・D形穴に。入口形状と深さ方向の断面から加工方法を検討

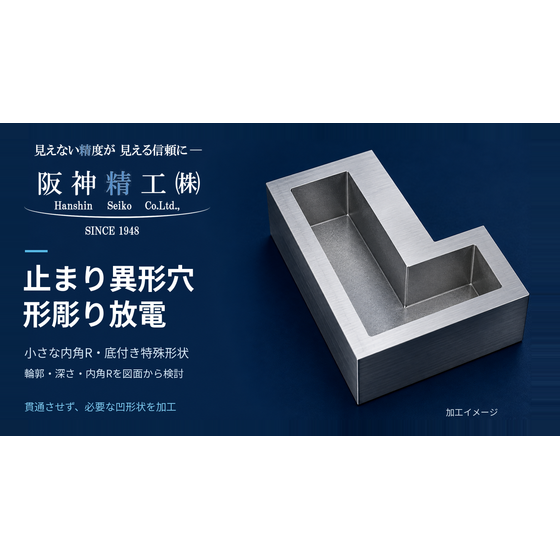

底を残す四角穴・D形穴・特殊輪郭など、止まり異形穴の受託加工をご相談いただけます。形彫り放電を中心に、内角R、深さ、材質、要求精度から工法を検討します。 同じ入口でも、平らな底、段差、一部だけ深い形状では必要な電極や工程が変わります。平面図と断面図をそろえ、底面形状と穴の下に残す厚さをお知らせください。 電極が入口から進入できるか、周囲と干渉しないかも確認します。内部が入口より広い形状を、通常の進入方向で必ず加工できるわけではありません。内角も完全なRゼロを前提とせず、必要なR・公差・面粗さを図面から確認します。 画像は元記事の加工イメージです。
この製品へのお問い合わせ
基本情報
【工法】形彫り放電を中心に、図面条件から切削等を含めて検討 【形状例】止まり四角穴、D形穴、切欠き付き穴、深さ方向に段差のある凹形状 【確認事項】入口輪郭、穴深さ、底面・底R、側面R、途中の断面変化、残す底厚、基準・公差・面粗さ 電極形状、進入方向、加工くずの排出、電極消耗を考慮します。任意の深さへの対応を保証するものではありません。
価格情報
入口・断面・底面形状、材質、数量、公差と必要な電極製作を確認し、個別にお見積りします。
納期
※図面、数量、材料・支給品の状態、希望納期を確認し、電極の準備を含めてご案内します。
用途／実績例
【加工相談例】 貫通させられない部品の異形穴、相手部品に合わせる底付き形状、焼入れ後の部品への凹形状追加など。 用途例であり、特定案件の納品実績ではありません。支給品では既存穴・基準面との位置関係、保持できる場所、現在の加工状態も確認します。
