簡単、便利なデスクトップ型超音波探傷映像化装置

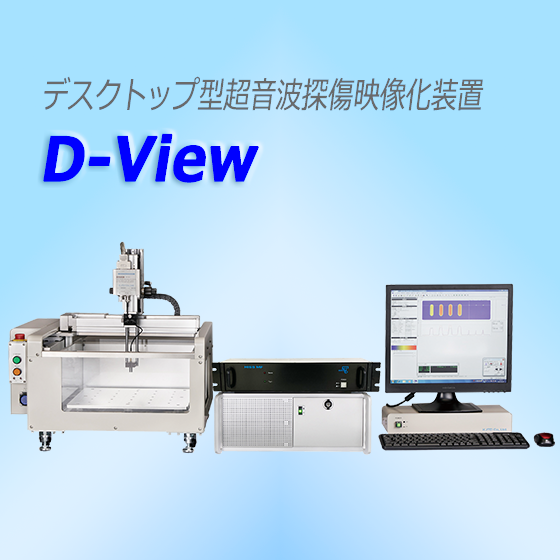

材料内部を破壊せず映像を記録する方法としては、X線探傷、超音波探傷等とがあります。弊社では超音波探傷と画像処理装置とを組み合わせた超音波探傷映像化装置を開発しています。 超音波探傷映像化装置によって、半導体内部のクラック検出や接着と剥離の弁別、ファインセラミックス、複合材料などの新素材のボイド、デラミネーション検出、あるいは航空機に使用される加工部品の最終検査や異種金属との接合面の検査など広い応用範囲で成果をあげています。 D-view（Desktop ultrasonic view-system）は、研究所やオフィスで簡単にセットアップができる省スペース設計のデスクトップ型超音波探傷映像化装置です。定評ある弊社SDSシリーズ高性能超音波スキャナの使い勝手、充実したデータ処理ソフトはそのまま受け継いでいますので、様々な分野の材料検査に適用可能です。もちろん弊社新開発の高周波対応超音波探傷器「HIS3」を搭載しています。
この製品へのお問い合わせ
基本情報
・ICチップの剥離の弁別、金属内部の気泡と介在物との弁別が可能 ・豊富な画像処理と使いやすい操作で客観的な非破壊による観察が可能 ・高周波探傷器 HIS3 HF ・windows10対応 ・豊富な画像処理ソフト ・LAN対応可能 ・コンパクト設計 【分野】 ◆自動車 ◆電子部品 ◆ターゲット材 ◆新素材 ◆研究開発
価格情報
価格は仕様によりますのでご相談ください。 詳細な情報をイプロスもしくは弊社HPお問い合わせよりお送りください。 HPお問い合わせ：https://www.kjtd.co.jp/support/index.html
価格帯
1000万円 ~ 5000万円
納期
※納期は製作の状況によりますのでご相談時にご確認ください。
用途／実績例
ICチップの剥離検査、金属内部のきず測定、様々な用途に使用可能です。 ロウ付けによる剥離の非破壊検査、厚さ測定、音速測定。 きずの形状の観察。
カタログ（1）
カタログをまとめてダウンロード
企業情報
INDES（Integrated Non-Destructive Evaluation System）で社会の安全・安心に貢献します。 （日本クラウトクレーマー株式会社は2013年4月1日より "株式会社ＫＪＴＤ" に社名変更しました。） 超音波探傷、赤外線など様々な非破壊検査手法の検査機器及びシステムを提案・提供しております。 【取扱品目】 ・超音波探傷器及び超音波探傷装置 ・超音波探触子及びフェーズドアレイ超音波探触子 ・超音波漏れ試験器 （ＳＤＴ社製） ・赤外線サーモグラフィカメラ （ＦＬＩＲ ＳＹＳＴＥＭＳ社製） ・アクティブ型 赤外線非破壊検査装置
