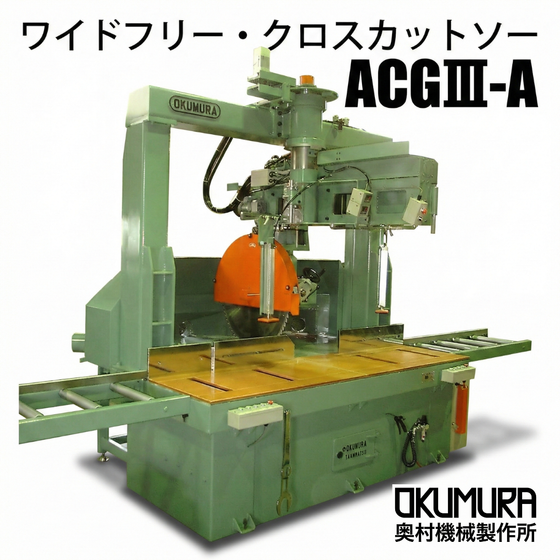

高さ120mm(4寸)×幅450mm材を一発切断! 角度切断と刃先昇降による溝加工も行える万能丸ノコ!
『ACGII-A』は、ラジアルアームを左右に振り各種の角度切りができる半自動タイプの丸鋸切断機です。 左右アーム振り角度は60°まで、軸傾斜角度は右45°まで行え、長尺材の横切り(クロスカット)角度切断に最適です。 丸ノコはテーブルの上に配置され、エアハイドロシリンダーにより自動でワークを通過します。 軸傾斜盤のようにワークを動かすのではなく、ワークを固定したまま、丸ノコをカット長さに合わせて動かすことができます。 スペースが限られている場合、壁に沿って配置できます。 丸鋸軸が上下に昇降する為、溝付加工も行うことが出来ます。 【特長】 ■直角切り、各種角度切り、溝加工が出来る ■刃物曲送行ガイドシャフトは焼入れ研磨品を使用 ■丸鋸軸を昇降させて溝突き加工ができる オプション ・スライド式背当て定規 ・角度デジタル表示 ・後部切粉集塵カバー ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
関連動画
基本情報
・刃物径 :φ405 ・主軸モーター :2.2kw ・切断高さ :120mm ・切断幅 :450mm ・アーム振り角度 :左右60°旋回 ・軸傾斜角度 :0~右45° ・刃先上下 :0~120mm ・クランプ :上押さえ空圧式(横押さえオプション) ・刃物前後 :エアーハイドロシリンダー送り オプション ・手前からの押さえエアーシリンダー ・刃物走行ボールねじ送り ・スライド式背当て定規 ・角度デジタル表示 ・後部切粉集塵カバー 他
価格情報
-
価格帯
100万円 ~ 500万円
納期
用途/実績例
【用途】 ■幅木などの内装材の突合せ切断 ■笠木、窓枠、額縁などの造作材の傾斜切断 ■アルミサッシの角度切断 ■アルミフレーム材の45度切断 ■住宅屋根材のトラス切断 ■プレカット工場の羽柄材切断 ■合板の角度切断 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
詳細情報
-
■標準装備 位置調整付き 空圧式上クランプ
-
■標準装備 背当て定規アルミアングル
-
■標準装備:手動定寸定規(当てストッパー)
-
■オプション アーム振り旋回角度±75度仕様(刃物前後走行電動ロッドレス)
-
■オプション 本体後部集塵カバー
-
■オプション スライド式背当て定規
-
■オプション 手前からの押さえ エアシリンダー
-
■オプション 自動定寸装置(オートポジショナー)取り付け
-
■オプション 角度表示器 0.05度(3分)単位
ラインアップ(2)
型番 | 概要 |
---|---|
ACGII(手動式) | 取り付け刃物: φ405 刃物前後: 手引き |
ACGII-A(自動式) | 取り付け刃物: φ405 刃物前後: エアーハイドロシリンダー |
カタログ(5)
カタログをまとめてダウンロード企業情報
奥村機械製作所は1952年高松市で創業しました。1965年より木工機械製造を開始し、70年代にアルミ形材の切断に一貫して注力し成功を収めました。 お客様の生産性を確保し、向上させるという目標に焦点を当てる事で、アルミ切断機製造におけるマーケットリーダーとなる事が出来ました。 100を超える製品群により、様々なご要望にお応えする事が出来ます。 また、セミオーダー対応した機械設計により、あらゆる分野と企業規模に応じた製品を提供する事が可能です。 国内で6,000台を超える製品群は、私たちの実力を物語っています。 しかし、私たちが特に誇りに思っている事は、品質、柔軟性、個性、信頼性、顧客との近さといった中小企業の価値を体現する、地に足の着いた企業であり続けた事でしょう。 私たちの製品が優れた品質であることを示す一つの指標は、その寿命の長さであり、多くの弊社製品は30年以上に渡り使用されています。 私たちの目標は、お客様のために完璧な製品を開発することです。 お客様のご要望を理解し、それにお応えするために製品やサービスを提供するパートナーとして奥村機械製作所をよろしくお願い致します。
