高精度・高剛性を必要とするファインブランキング加工の金型専用ガイド

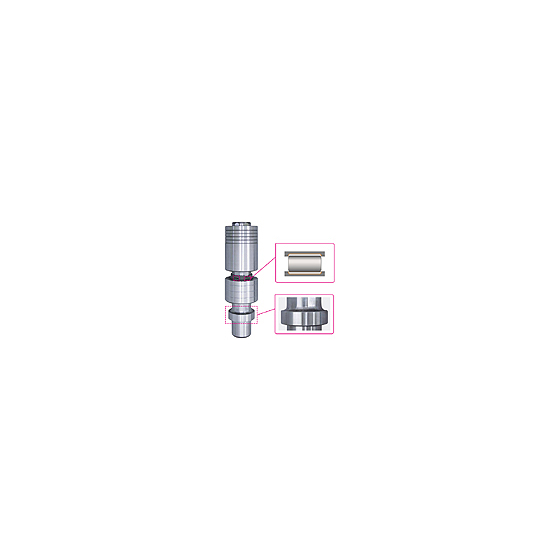

ファインブランキング加工を支える高精度＆高剛性ガイドが新登場。 ローラー仕様＋ポスト根元R形状で、高精度・高剛性を実現！ ■小型でポスト根元部R形状 当社独自の「R形状」で根元部にかかる応力を分散し、ポスト自体の剛性をアップを実現しました。 下死点時の剛性アップ、抜き精度が向上。 ■ローラー仕様「点接触から線接触へ」 ローラーに数μｍ予圧を与えることでガタがなく、高精度です。 ボールの１０倍以上の接触面積を持つローラーの採用により、高剛性を実現しました。 ■ニードルローラーを多面形に配置 剛性の高い「ローラー」を多面形に配置し、ローラーにμｍ単位の予圧を与えることにより、 高剛性・真直性・高速性を大幅に向上。なめらかな転がりと安定した精度を維持します。 ※詳しくは資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【ミリオンガイドの特徴】 ■高剛性 “点接触から線接触へ”高精度な幅広ローラ採用により、 従来のボールタイプに比べ10倍以上※の高剛性を実現しました。 ※当社調べ 一般的なボール循環式スプライン軸との比較です。 一般的な金型用ボールリテーナ式ガイドポストと比較した場合、差は２倍程度となります。 ■高精度 高剛性、低振動を実現したミリオンガイドは優れた直進性を持ち、 特に繰り返し精度はボールタイプと比べ３倍以上の精度を実現しました。 ■低振動 高精度な幅広ローラ採用により、剛性を保ちながら低予圧化に成功。 これにより、超低振動でスムーズなころがりを実現しました。
価格帯
納期
用途／実績例
※詳しくは資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（4）
カタログをまとめてダウンロード
企業情報
アイセルグループの原点は、1968年の創業以来、自動車や液晶、半導体など 多岐に渡る分野の産業設備や産業設備用部品の製造・販売に携わっているアイセル株式会社にあります。 アイセルグループは2010年以降、次第にグループ企業を増やしていき 現在、グループ会社を含め国内に11拠点・国外6拠点で構成されています。
