簡易タイプから大型ブースまで幅広く対応、現場にぴったりのオーダーブース

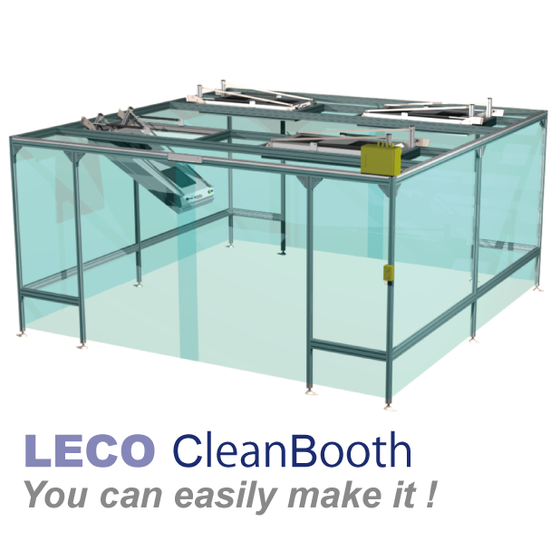

構造用アルミフレームシステム「レコフレーム」を採用した、簡単施工・高剛性・清潔性を兼ね備えたクリーンブースです。内部結合方式による優れた強度と美しい外観をもち、用途や目的に応じてサイズや仕様を自由に設定できます。 ・用途や目的に応じてサイズや仕様を自由に設定が可能。 ・オーダーブースを低コスト・短納期で導入することができます。 ■導入スタイル ▶1.ラフ案からユキ技研による提案・設計でのブース導入 「設計に不安がある方、専門スタッフのサポートが欲しい方に」 お客様にラフ案をご用意いただき、ユキ技研が構造・仕様をチェックしながら最適な設計へ仕上げる方式です。必要な部材をユキ技研からご購入いただき、組立はお客様側で実施可能。2名ほどで短時間に組立てられ、スムーズに導入できます。 ▶2.お客様による設計・組立 「コストを抑えて、自由に設計したい方向け」 専用3D CADツール「LECOcad」を使ってお客様自身でフレーム設計、ブースに必要な部材を購入していただく方式です。 スペースに合わせた自由設計が可能で、設計・工事コストを最小限に抑えられます。
この製品へのお問い合わせ
関連動画
基本情報
【清浄度】 クラス100～100,000 （ISO規格 5～8） 【仕様】 レコフレーム＋帯電防止ビニールカーテン 【サイズ】 幅/奥行：514ｍｍ ～ (構成次第で15ｍ以上の大型ブースにも対応可) 高さ：1200～2500mm （※高さ2500mmを超える場合はご相談ください） 【入口仕様】 レールカーテン・スプリットカーテンなど、自由に組み合わせてお選びいただけます。 【ＦＦＵ】 FFUは、HEPAフィルタとファンを一体化した清浄空気供給ユニットです。 必要なクリーンクラスに合わせて、ＦＦＵの能力・数量を選定いただき、自由に組み合わてお選びいただけます。 【FFUマウント】 簡易・ヒンジ開閉・ダンパー開閉補助の3種から選択可 【オプション】 リモートコントローラー、LED、差圧計等の追加も対応可能。 (都度、お見積りとなります) 【組立】 構成部材を一式でお届け。設置業者に依頼することなく、お客様の手で組み立てが可能です。→施工は1日程度と短期間。導入後すぐにお使いいただけます。 【納期】 ご注文から最短3週間程度
価格情報
-
納期
用途／実績例
液晶・IC精密工場 医薬品工場 電化製品組立て工場 一般環境、クリーンルーム内、製造ライン等の局所的なクリーン化に使われております。
詳細情報
-
ブースの周囲は、防炎・帯電防止性に優れた軟質塩化ビニールフィルム”アキレスセイデンクリスタル”標準仕様。
-
シートの固定は、専用スナップフィットパーツにより行い、シンプルで美しい固定を実現。
-
ダンパースウィングマウントを選択すれば、ガスダンパーにより軽い力でFFUを開閉できます。フィルター交換などのメンテナンス性にも優れます。
-
W1,500×D1,500×H2,000 参考価格 ¥309,000(税抜き) クリーンクラス1,000 想定 KFU2-10H 1台
-
W2,000×D2,000×H2,000 参考価格 ¥380,000(税抜き) クリーンクラス10,000 想定 KFU2-10H 1台
-
W3,000×D3,000×H2,000 参考価格 ¥530,000(税抜き) クリーンクラス10,000 想定 KFU2-15H 1台
-
W4,000×D4,000×H2,000 参考価格 ¥832,000(税抜き) クリーンクラス10,000 想定 KFU2-15H 2台
カタログ（1）
カタログをまとめてダウンロード
企業情報
レコフレーム最大の特徴である【Tロック結合】が、美しい外観、スピーディーで簡単な組立てを提供します。 FA関連の構造材は、溶接不要/塗装不要/変更対応力等の魅力で、鉄製フレームからアルミフレームに代わりつつあります。弊社の主力である機械事業部も、筐体を鉄からアルミにシフトしてきました。しかし、一般的なブラケットによる接続方式には、精度/強度/設計自由度等の短所があり、アルミフレームの長所がスポイルされてしまうケースを度々経験してきました。レコフレームはそのような経験を通じて開発された構造用アルミフレームシステムです。
