今、プレス加工は単純上下動から「面白い加工」へ。
※当機種は卓上精密サーボスクリュープレス機「DTシリーズ」の名称を変更したものです 弊社で設計製造しております、卓上精密サーボスクリュープレス機です。 ユーザー様と詳細に仕様を決めることで、用途やニーズに合致させた装置を提供し、ユーザー様のニーズを満たすことができます。 制御プログラムも自社内で組むため、納品後の改修または変更にも柔軟に対応できます。 上下死点位置の設定やスライド上下動速度、材料をレリースするタイミングなどを数値でプログラムできるタッチパネルシーケンサーで簡単に操作できます。 また、スライドなどの微妙な上下動を手動で簡単に行える「JOGダイヤル」を標準装備しています。 塑性加工実験、新製品開発と本格的な生産の前段階としての試作、精密小物製品の組立ライン拡充、老朽化した設備の更新。 これらをお求めのユーザー様は、詳細なお見積り、または資料を担当者までお気軽にお問い合わせください。 ※当機に搭載する精密金型の設計製造も承ります ※金型交換時のプレス災害を構造的に防止する安全棒付き安全装置もオプションとしてご用意します
この製品へのお問い合わせ
基本情報
○構造 ストレートサイド構造(門型) ○精度例 ・原点復帰繰り返し精度 ±0.01mm ・下死点復帰繰り返し精度 ±0.005mm ○仕様範囲 ・加圧力 10KN(1ton)～100KN(10ton) ・ストローク長さ 最大80mm ・オープンハイト 最大300mm ・モニター言語 日本語、英語、中国語(繁体字・簡体字)、韓国語 切り替え可能 ・安全装置 手前側：光線式安全器（労働基準監督署認定） 型式検定合格 アクリル扉付き 後側：アクリル扉（マグネットキャッチセンサ付き） ・オプション例 加圧力表示 下死点変位計 数値制御ロールフィーダー ロードセル表示機（画像はロードセル表示機付きプレス機です） また、金型交換時のプレス災害予防用の安全棒つき安全装置もご用意しております。 その他、特殊仕様にも対応可能。当機にて使用する精密特殊金型の設計製造も承ります。 お気軽にお問い合わせのうえ、見積りをご依頼ください。
価格情報
加圧力やオプション機器の選択により価格が変動します。担当者までお問い合わせください。
価格帯
500万円 ~ 1000万円
納期
※基本は受注後3.5ヶ月から4.5ヶ月。詳細は発注時にお問い合わせください。
用途／実績例

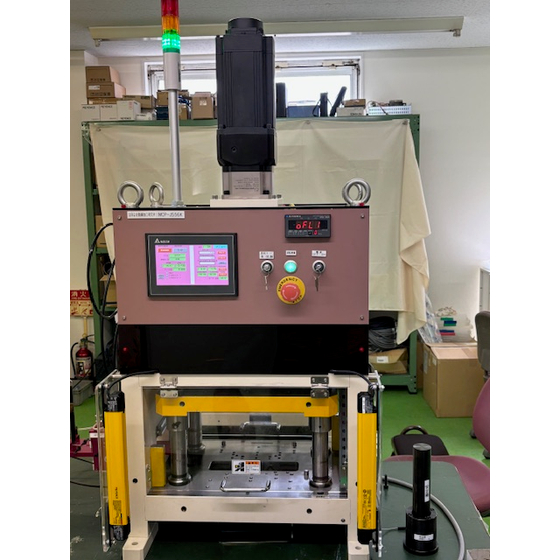

主な用途は高難易度塑性加工実験、精密小物製品の小ロット生産。 工学系大学、大手メーカー研究開発部門でも多数の納品実績あり。 微細サイズのマイクロギア(Φ0.24mm、ギア間0.014mm、材料はSUS304)を打ち抜きにて加工する実験やハンドリング困難なサイズの微細部品同士を金型内で自動的に組み立てる実験にも使用され、成功に貢献しました。 画像はロードセル表示機付きのモデルです。
詳細情報
-
MCPシリーズで行えるユニークな動作のひとつが、「振動加工」です。 微細な上下動を高速で繰り返すことで、ベリリウム銅などの難加工材を対象としたバリレス抜き加工や、必要加圧力の1/10での鍛造加工なども行えます。 振動加工時の上下幅、または振動回数や時間や位置は任意で設定可能です。
カタログ（3）
カタログをまとめてダウンロード![[安全プレス]精密卓上プレス機「MCPシリーズ」製品カタログ](https://image.mono.ipros.com/public/catalog/image/01/da2/288604/IPROS01113131408051991327.jpeg?w=120&h=170)
この製品に関するニュース（2）
企業情報
弊社は精密小物プレス加工に適した卓上サイズの精密サーボプレス機と特殊精密金型の設計製造をしております。 卓上サーボプレス機はユーザー様の用途に最適化させたカスタマイズ機を提供しております。 精密小物プレス加工を行うための特殊精密金型も、弊社にて設計製造いたします。 弊社のプレス機と金型の合わせ技は、工学系大学や研究機関からの要望にも応えてきました。 得意分野はSUSや純チタン等の難加工材の薄板材(板厚0.1mm程度)を対象とした微細精密プレス加工ですが、それ以外の素材、材料に対しても対応いたします。 他工法からプレス加工への工法転換、高難易度の塑性加工実験、多品種少量生産のコストダウン、実験や試作または小ロット生産の代行、老朽化した設備の更新をご希望の方は、お気軽に資料をご請求のうえ弊社までご相談ください。
