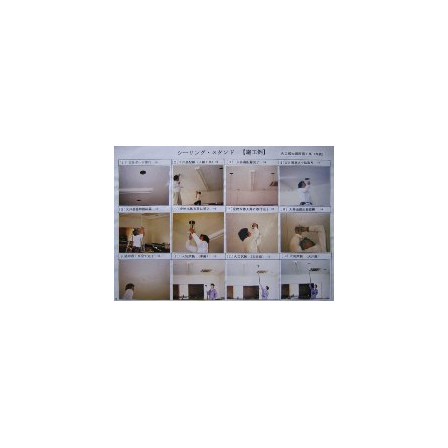

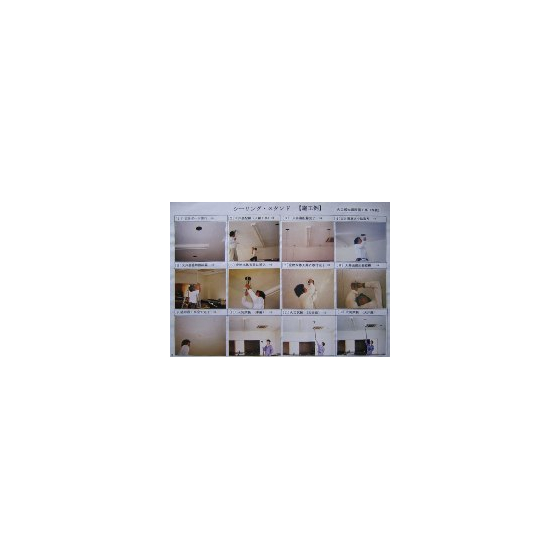

シーリングスタンドの施工技術

■天井裏火災警報器金具の概要 １．取付け枠と蓋から構成し、蓋に天井仕上げ材をはめ込み、取付け枠にスタンドを組合せた天井裏火災警報器金具です。 ２．天井裏火災警報器金具を天井仕上げ材に取付け、そのスタンド上部にワイヤレス連動型の火災警報器の子機を取付け、蓋に親機を取付け、天井裏と室内の火災を各々で感知し同時に警報できる。 ３．スタンド上部に火災警報器を取付け、蓋に増設ブザーを取付け、機器間を信号線で接続したしても良い。 ４．天井裏火災警報器金具のスタンド上部に火災警報器の子機を取付け、蓋に親機を取付け、室内から天井の仕上げ材に穴を開け、その穴に天井裏火災警報器金具をはめ込み、天井仕上げ材に取付ける。体裁良く違和感なく簡単に取付けができる。 ５．蓋に取付けた親機やスタンド上部に取付けた天井裏の子機の火災試験および点検作業が室内から容易にできる。 ６．例えば、住宅の天井裏で火災が生じた時、天井裏の火災警報器（子機）が火災を感知して火災警報し、蓋の火災警報器（親機）も室内で火災警報する。このように天井裏の火災を早期に発見できる。

■ジョイント点検口の概要 １．取付け枠と蓋から構成し、蓋に天井仕上げ材をはめ込み、取付け枠は天井仕上げ材に取付け、取付け枠の支持材にスタンドを組合せ、スタンド上部にジョイントボックスを取付ける。 ３．室内から天井の仕上げ材に穴を開け、その穴に本体をはめ込み取付けします。体裁良く違和感なく簡単に取付けができる。 ４．室内から天井裏電線の接続（ジョイント）場所の天井面に取付ける。 ５．蓋を開け、天井裏電線の接続をする。蓋を閉じて完了する。なお、蓋を開け、接続部の確認および点検ができる。また接続替え工事もできる ６．ジョイント点検口を天井に設けることで、天井裏電線の接続（ジョイント）および接続部の点検を室内から行うことができる。また、天井仕上げ材を壊すことなく誤結線や接続不良などの電線の接続替え工事ができる。 ７．天井裏電線の接続部を周期的に点検することで、過負荷や接続不良による異常発熱による機器の破損や火災を未然に防ぐことができる。

■シーリングユニットの概要 １．取付け枠と蓋から構成し、蓋に天井仕上げ材をはめ込み、取付け枠は天井仕上げ材に取付けができるシーリングホール(丸型入線口)に於いて、蓋に配線器具、各種センサなどを取付けた製品です。 ２．室内から天井の仕上げ材に穴を開け、その穴にシーリングホールをはめ込み取付け、蓋に穴を開けた天井仕上げ材をはめ込み、蓋に配線器具を取付け、その蓋を本体に取付け完了する。 ３．シーリングホールの蓋を開き、その穴から天井裏にケーブルキャッチャーや腕を挿入し、室内から天井裏に電線を配線し、蓋に取付けた配線器具に接続する。 ４．例えば、一方のシーリングホールから天井裏にケーブルキャッチャ－(構造は釣り竿）を挿入し引き伸ばして、他方のシーリングホールより、その先端に電線を引っ掛けて、ケーブルキャッチャ－を引き戻すことで、電線が天井裏に配線される。蓋に取付けた配線器具に接続する。 ５．このように、天井裏の入線、配線および器具取付けが天井工事完了後に一括にできる。

■シーリングスタンドの概要 １．取付け枠と蓋から構成し、蓋に天井仕上げ材をはめ込み、取付け枠は天井仕上げ材に取付けでき、取付け枠の支持材にスタンドを組合せたシーリングスタンド（点検口付感知器金具）です。 ２．室内から天井の仕上げ材に穴を開け、その穴にはめ込み取付ける。なお、蓋に穴を開けた天井仕上げ材をはめ込み、その蓋を本体に取付け全て完了する。 ３．室内から天井の仕上げ材に必要な数量の穴を開け、その一方の穴からから天井裏にケーブルキャッチャ－(構造は釣り竿）を挿入し引き伸ばして、他方の穴より、その先端に電線を引っ掛けて、ケーブルキャッチャ－を引き戻すことで、電線が天井裏に配線される。 ４．その配線された電線と室内でシ－リングスタンドに取付けた火災感知器を接続（結線）する。 ５．そのシ－リングスタンドを天井の仕上げ材に開けた穴に室内から、はめ込み取付ける。シ－リングスタンドの蓋に穴を開けた天井仕上材をはめ込み、その蓋を本体に取付け全て完了する。 ６．シ－リングスタンドの蓋を開け、火災試験器を蓋の穴に挿入して、天井裏火災感知器の火災試験、作動確認、点検などを室内からできる。
