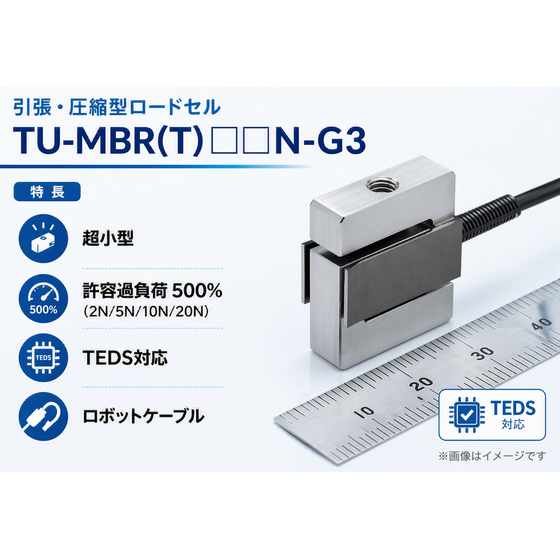

小型・軽量で使いやすい引張圧縮両用のロードセルで、生産ライン機器組み込み用から、実験用としてまで、幅広くご使用いただけます
超小型、許容過負荷500％ 特長/用途 張力測定、インライン荷重管理
この製品へのお問い合わせ
基本情報
型式 TU-MBR(T)☐☐N-G3 許容過負荷 500% R.C. 定格出力 約0.4mV/V 直線性 0.1% R.O. ヒステリシス 0.1% R.O. 繰り返し性 0.1% R.O. 許容印加電圧 AC、DC 5V 入力端子間抵抗350Ω±5% 出力端子間抵抗350Ω±5% 絶縁抵抗 1000MΩ以上 (50V DC) 補償温度範囲 －10〜60℃（結露無きこと） 許容温度範囲 －20〜70℃（結露無きこと） 零点の温度影響±1% R.O. /10℃ 出力の温度影響±1% R.C. /10℃ ケーブル φ2 4芯シールドロボットケーブル 1m 直結（TEDS内蔵部まで）TEDS内蔵部より先端φ3 6芯ケーブル約170mm TEDS対応ケーブル先端に内蔵 環境対応 RoHS（10物質） 本体材質 アルミニウム 付属品 固定用回り止め治具 その他 2-M3に使月される固定用のボルトは深さ4.5mm以下で使用してください。 4.5mmを超えて使用されますと受感部を押し上げて破損の原因となります。
価格帯
1万円 ~ 10万円
納期
用途／実績例
•スクリーン印刷機のスキージ圧測定 •ICのワイヤーボンディング押圧測定 •リードフレームのカッティング荷重測定 •チップマウンター荷重測定 •リードフレームチャック力 •電気器具の検査（回転トルク・保持力・接触圧／挿入力） •スポーツ用具の性能 評価 •ファイルのクリップ力測定 •スパイラルリベット圧入力測定 •皮膚感覚／熱刺激装置 •携帯電話ボタン圧測定 •ブラシロールの加圧力測定 •ロールコーターの加圧力測定 •引き抜き力測定 •キーボードのスイッチ検査 •動車用サイドミラーのトルク測定
