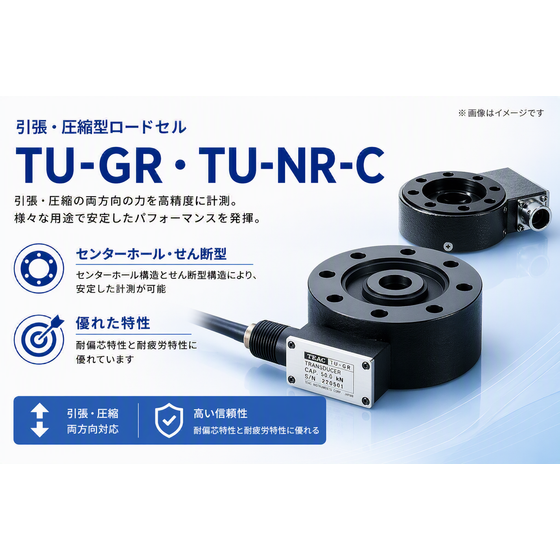

薄型・せん断型・センターホール型
薄型なため、高さの制限がある場合に適しているロードセルです。連続繰り返し負荷を加える場合は、定格容量の2分の1以下で使用することにより疲労寿命を延長することができます。耐偏芯特性と耐疲労特性に優れています。 精度クラス：0.05％（一部定格を除く） TU-GR-G：ケーブル直だし TU-NR-C：コネクタタイプ
この製品へのお問い合わせ
基本情報
TU-GR-G 許容過負荷：150％R.C. 定格出力：2mV/V±1％ 非直線性：0.05％R.O.（5kN～200kN） 0.15％R.O.（500kN、1000kN） ヒステリシス：0.1％R.O.（5kN～200kN） 0.15％R.O.（500kN、1000kN） 繰り返し性：0.03％R.O.（5kN～200kN） 0.1％R.O.（500kN、1000kN） 許容印加電圧：20V 入力端子間抵抗：350Ω±3.5Ω 出力端子間抵抗：350Ω±3.5Ω 絶縁抵抗：1000MΩ以上（DC50V） 補償温度範囲：-10℃～60℃ 許容温度範囲：-30℃～80℃ 零点温度影響：0.05％R.O./10℃ 出力の温度影響：0.1％R.C./10℃ ケーブル：Φ8、4芯シールド、5m直結、先端バラ 本体材質：合金工具鋼 付属品：アイボルト
価格帯
10万円 ~ 50万円
納期
用途／実績例
•ウェハーダイシングマシンの加圧力制御 •射出成形機の荷重測定 • 製鉄圧延ミルの荷重測定 •ローラ圧力測定 •研磨機の加圧力測定 •プルスタッド引込力測定 •ベルト接合ヒートプレス圧力管理 •衝撃荷重の測定（荷重・変位・速度・吸収エネルギ等） •ウエハー研磨時の加圧力測定 •コンクリートパイル＆電柱注入台車計量システム •H-2ロケット重量＆重心測定システム • 2次電池製造工程 •ワイヤーロープの張力測定 •大形構造物試験機用ロードセル（免震ゴム・シュー評価用） •疲労試験機用ロードセル
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| TU-NR-C | https://loadcell.jp/products/loadcell/tu-nr-c.html |
