SSOOナット(高トルク対応アウトサートナット)＜サンプルあり＞
Octa Lobularシリーズ SSOOナット
ボルト・ナットのコスト2/3、ねじ部品17％減に！ボルトの締付による空回りを防ぎ樹脂製品を破損から守る強いアウトサートナット

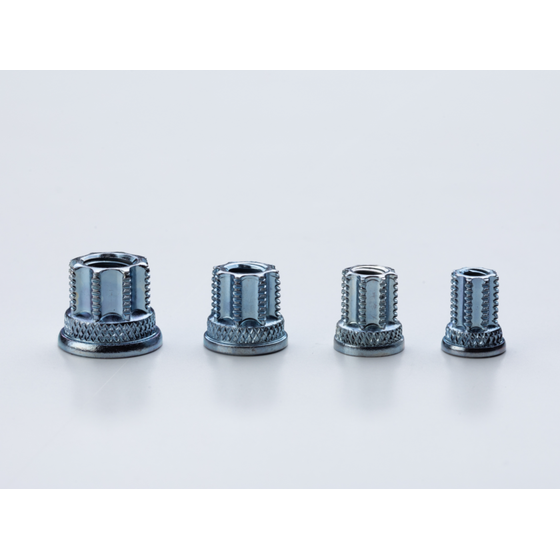

「SSOOナット」は、ボルトの締付による空回り(供回り･空転)を防ぎ樹脂製品を破損から守る強いアウトサートナットです。 ボルト・ナットのコストを2/3に、ねじ部品17％減を実現しました。 ※4mm、5mm、6mm、8mmサンプルあります。 【特長】 ■高トルクで締付けた際に、ナットの空回り(供回り･空転)を防ぎ樹脂製品を守る ■部品点数削減やねじ類のダウンサイジングの可能性がある ■ダウンサイジングができれば、軽量化も可能 ※サンプルあります。詳細はお問い合わせからご連絡ください。 ※製品カタログ、コストダウンの事例資料はPDFダウンロードでご覧ください。
この製品へのお問い合わせ
関連動画
基本情報
【開発の背景】 樹脂用インサートナットは、従来ローレット等が多用されており、高いトルクでボルトを締め付けたときにインサートしたナットが樹脂を変形させ、空回りする事象が問題視されていました。 お客様から高トルク(高いトルク強度)に対応でき、かつ、樹脂成形後に使用できるインサートナット(アウトサートナット)を開発して欲しいという強い要望がありました。 研究・開発・試作を進め、高トルクかつ、引張強度(抜け強度)にも対応できるオリジナル形状のインサートナットを考案いたしました。 【仕様】 ○材質：SWCH10R ○ねじサイズ：M4、M5、M6、M8 ○表面処理：亜鉛ニッケル合金鍍金 【採用実績】 PP-TD30(ポリプロピレン)、PA-GF35(ナイロン)、バイオプラスチックなど
価格情報
お問い合わせください。
納期
※お問い合わせください。
用途／実績例
【用途】 ○水素排出用部品 ○インタークーラー部品 ○エアークリーナー ○インテークマニホールド 〇エンジンカバー 〇内装樹脂部品 ○その他樹脂インサート等 詳しくはお問い合わせ、またはカタログをダウンロードしてください。
詳細情報
-
使用用途 SSOOナットの使用例です。
-
SSOOナットの使用例です。(インタークーラー部品)
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| SSOOナット | 熱圧入による後埋め可能な高トルク対応型アウトサートナット |
| SSOOボルト | 埋め込んで使える高トルク対応の樹脂用インサートボルト |
| SSOOナットPLUS | 水平キャップが樹脂の流入を防止。メタルタッチ確保によりゆるみ止め機能をプラス。 |
| SSOIナット | 同時成形用の高トルク対応型インサートナット |
