発変電所の工事等が行われた後、主回路及びＶＣＴ回路の確認試験をおこなうための電圧、電流を発生させるためのものです。

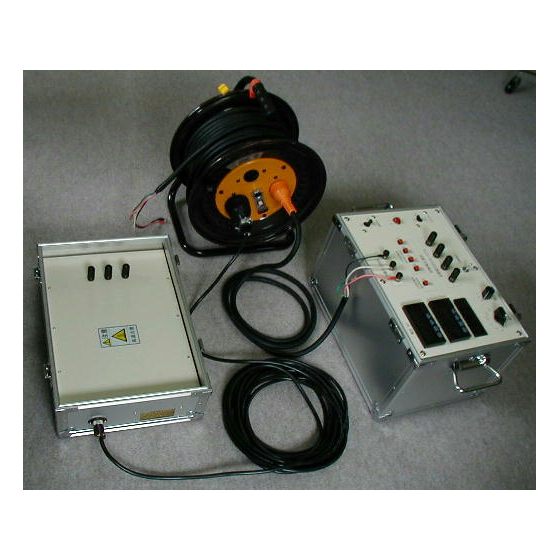

発変電所の工事等が行われた後、その工事が適正に行われたことを確認するため、主回路及びＶＣＴ回路の確認試験を実施する必要があります。本装置は発変電所主回路に試験電圧を印加し、主回路検相及びＶＣＴ二次回路の総合的な確認試験を行うためのものです。 【特長】 ■試験電圧を押しボタンスイッチにより選択可能 ■電圧､電流､位相計を内蔵し､試験の省力化 ■主変圧器の一次側及び二次側からの試験の両方に対応 ■抵抗箱は本体の蓋に組み込まれており､使用時は分離し､収納時は一体化
この製品へのお問い合わせ
基本情報
【仕様(抜粋)】 ■電圧計 ・出力電圧 RN,SN,TN,RS,ST,TRを測定できる ・測定精度±1% ■電流計 ・出力電流 R,S,Tを測定できる ・測定精度±1% ■位相計 ・入力電圧 RN,SN,TN,RS,ST,TRと出力電流R,S,Tの任意の組合せの位相測定ができる ・測定精度±3°(ただし､ 出力電流が定格値の30%以上) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
