絶縁アンプ内蔵で最大±400Aの電流検出が可能なシャント電流センサ

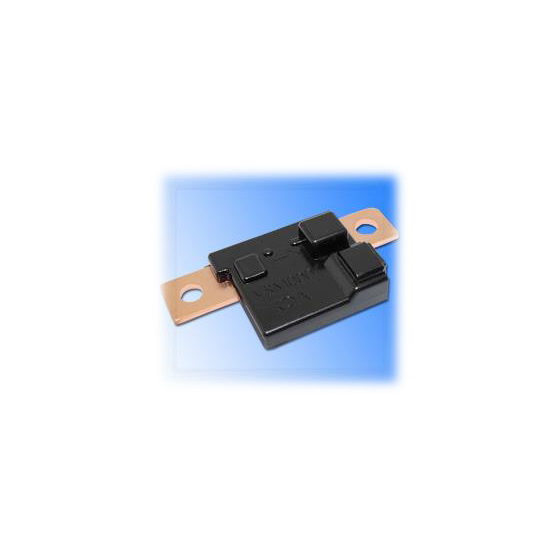

『VSM0001』は、大電流シャント「HSシリーズ」と検出回路一体の 絶縁型電流センサです。 小型(L×W×T：72mm×36mm×13mm)、軽量(約30g)であり、 既存センサの小型化、省スペース化に貢献します。 車載、産業機器、エネルギー分野のバッテリーマネージメントなどの 高精度電流検出に適しています。 【特長】 ■測定電流範囲：±400A(締結部75℃以下) ■検出精度：±1％以下@25℃ ■低損失(検出部抵抗値：100μΩ) ■電流経路と出力信号の絶縁に対応(絶縁アンプ使用) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【仕様(抜粋)】 ■検出部 ・バスバー接続用シャント：100μΩ ・温度係数：50±25[×10^-6/K] ■定格電流 ・VSM0001-A400：±150A(締結部105℃)、±400A(締結部75℃) ・VSM0001-A200：±150A(締結部105℃)、±200A(締結部75℃) ■電源電圧：DC+5V ■使用温度範囲(締結部)：-40℃～105℃ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【用途】 ■電動自動車等のBMS、エネルギー貯蔵 ■燃料電池、蓄電システム等のバックアップ ■電源、急速充電機など ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
●受動部品のトータルサプライヤー 1940年の創業以来、固定抵抗器事業の拡大から、材料技術・加工技術・評価技術などの基盤技術をベースに 開発力を強化してきました。 Quality 1stを経営方針として掲げ、高精度・高信頼の電子部品をご提案しながら、新たな価値を提案するビジネスモデルを創出します。
