バッテリ駆動も可能で、持ち運んで様々な場所で測定できます

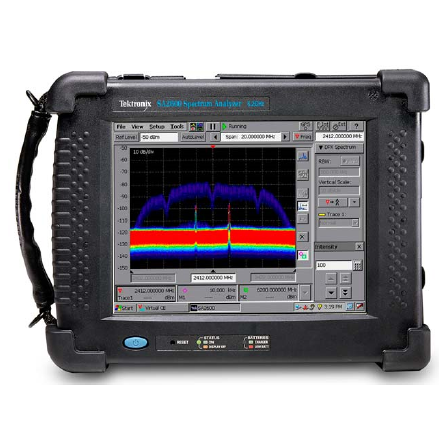

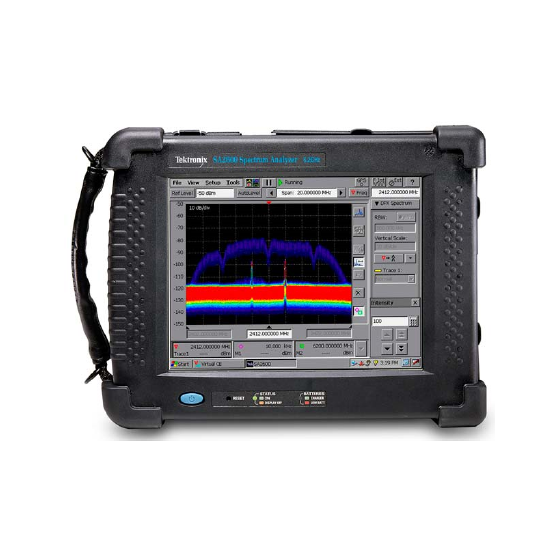

当社では、地上を飛び交う電波を様々な周波数で取り込んで測定することが できるハンドヘルドリアルタイムスペクトラムアナライザ『SA2600』を 取り扱っています。 突発的に発生する小さなノイズなども明確に表示でき、測定する全帯域を 一度に計測することが可能。 また、GPS機能と地図機能を備えており、各地点での計測結果を地図上に マッピングできます。 【特長】 ■各種規格に対応したチャンネルプリセットが可能 ■ユニークなタッチスクリーンインタフェース信号の同調、ズームが簡単に行える ■デジタルRF計測では、パルス継続時間が500μs以上の信号は100%補足可能 ■革新的なスペクトラム相関関数（SCF）で信号を識別 ■統合マッピングソリューションにより、すばやく信号の位置を特定 など ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【主な仕様】 ■取り込みレート：1秒間に2,500回以上のスペクトラムを測定し、 最小500μsのトランジェント信号を100%の確かさで検出 ■周波数範囲は10kHz～6.2GHzで、周波数帯域幅は20MHz ■平均表示雑音レベル（DANL）は、-153dBmと高感度（10Hz RBW） ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
