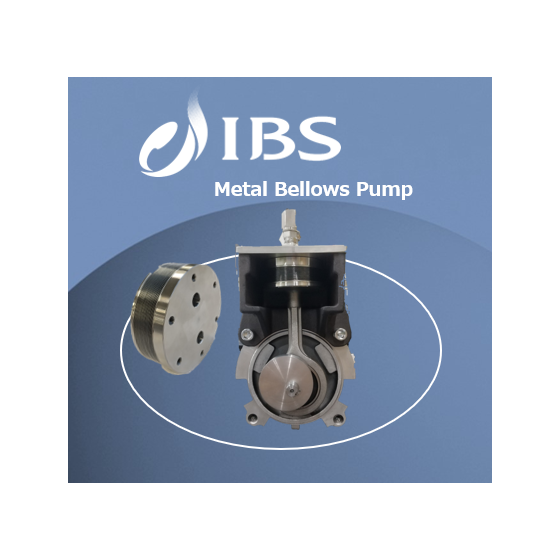

フレキシブルなステンレス製ベローズダイアフラムの特長を生かした容積式ポンプ。ガスのリサイクル精製、 水素ガス、アンモニアガスに！
■優れた気密性 溶接ベローズと密閉されたハウジングの構造により、非常に気密性の高い状態で吸込、吐出が可能です。ヘリウムリークタイト：1×10（-6）～1×10（-10）Pa・立方メートル/sec ■コンタミネーションが無い 接ガス部であるベローズとリードバルブには構造的摩耗部が無く、流体ガスへのコンタミネーションがありません。 ■耐食性が高い 接ガス部の材質は劣化、腐食に強い300シリーズステンレスが使用されています。 バルブのガスケットにはテフロン、またはバイトンガスケットが使用されており、 オプションでアルミOリング（ガスケット）を選定すると、接ガス部を全てメタル構造にすることができます。 ■寿命が長い 運動部分のベローズとバルブは使用される材質の耐久限界以下の応力レベルで設計、製造されているため、無限に近い運転サイクルに耐えることが出来ます。また、航空宇宙や原子力機器レベルの品質管理要求に対応する占有の製造設備、統一された溶接工程、溶接技術によって、信頼性、安定性の高い高性能な製品の性能を保証する事ができます。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
モーターシャフトとベアリング間の偏心カムによってドライバが往復運動するとベローズに変位置が与えられ、リードバルブが開閉、流体ガスを吸込、吐出します。 流体ガスを完全密閉するベローズと、無給油密閉型ボールベアリングを組込んだドライバを溶接したドライブユニット、成功に成型加工された高性能リードバルブの組み合わせによって、メタルベローズポンプは性能低下無く無限に近いサイクル運転ができるよう設計されています。
価格帯
納期
用途／実績例
■酸素濃度計、大気分析計、排ガス分析計など各種分析計のサンプリング ■原子力発電所、研究用の放射能監視分析機器のサンプリング ■放射性同位体元素(トリチウムなど)の循環、貯蔵システム ■有毒、高価ガス(レアガス)の処理工程 ■商用航空機の飲料水加圧 ■半導体プロセスガス(フッ素、特殊水素など)の移送、貯蔵 ■エキシマレーザー用ガス精製装置 ■極低温・超電導関連(ヘリウム)、希釈冷凍機用(ヘリウム3)ガス循環、昇圧 ■再生可能エネルギー関連等の水素ガス、アンモニアガス循環、昇圧 ■医療PET診断用加速器の冷却ライン
カタログ（1）
カタログをまとめてダウンロード
企業情報
私たちは流体制御機器の開発、製造、販売、輸出入に特化して、お客様のニーズに合わせた商品販売及び最新情報の提供等といった、会社として本来当たり前ではあるが、なかなか実現できなかったきめ細かいサービスを、グループの強力なネットワークにより実践していきます。 ・ISO13485認証取得
