高精度・広範囲・優れたビーム品質を備えたハイパフォーマンスモデル。デモンストレーションも可能！

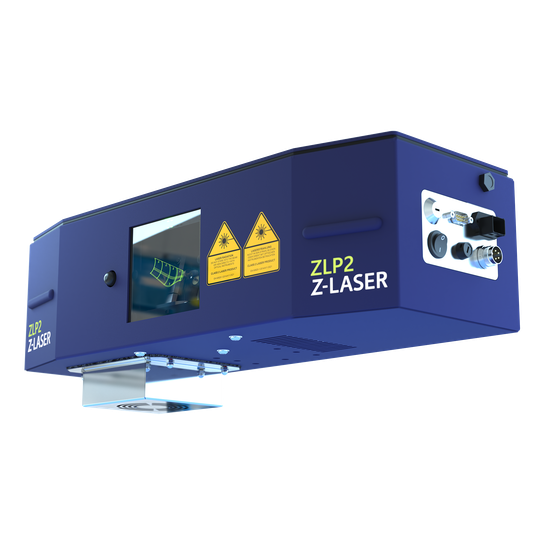

【ZLP2とは】 ZLP2は、高精度・広範囲の2D/3D投影に対応する、ZLPシリーズのハイパフォーマンスモデルです。 ファイバーカップルレーザー光源による優れたビーム品質を備え、CAD図面に基づく輪郭線や位置情報を作業面へ実寸大で投影。 組立・位置決め・加工を非接触で支援します。 【ZLP2に適した現場】 ●比較的大きなワークへ投影する工程 ●曲面・段差面への高精度な3D投影が必要な現場 【導入効果】 ●位置決めや確認作業を効率化 ●組立・加工ミスや手戻りの低減を支援 ●作業品質のばらつきを抑制 【導入前後のサポート・デモ】 用途や設置条件に応じて、導入相談を承ります。 導入後の設定・操作も引き続きサポート。 デモンストレーションも可能ですので、お気軽にお問い合わせください。
この製品へのお問い合わせ
関連動画
基本情報
【主な特長】 ●投射精度0.1mm/m、投射距離0.5～7m ●拡がり角最大80°×80°で大きな作業スペースに対応 ●ファイバーカップルレーザー光源による優れたビーム品質 ●2D・3D投影に最適化、曲面・段差面への投影も可能 ●ZLP-Suiteによる簡単操作、API・PLC・リモート制御に対応 ●保護等級IP65 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
100万円 ~ 500万円
納期
用途／実績例
【ZLP2の用途例】 ●自動車・鉄道・造船：組立位置や取付箇所を投影 ●金属加工：溶接位置を作業面へ投影 ●木材加工：ネイルプレートの位置決めや糊付け工程を支援 ●石材加工：CNC加工工程の位置決めを支援 ●複合材成形：材料の配置や積層位置を投影 ●品質管理：基準位置や確認箇所をレーザー表示 比較的大きなワークや曲面・段差面での位置確認を効率化し、ミス、手戻り、作業品質のばらつき低減を支援します。
詳細情報
-
【大規模な作業スペース】 ・10m×10m未満 ・中距離投影（0.5～7m）
-
【CNC加工】 大理石や花崗岩で作られた洗面台、キッチンカウンター、階段の製造に使用可能。真空吸着カップの正確な位置決めや、複雑な設計ファイルから直接、切断エッジを縮尺通りに投影することができます。
-
【生地テーブルおよび材料のネスティング】 裁断パターンを、生地敷設テーブル上で直接可視化。これにより生地の層を効率的に配置し、裁断を自動化します。材料の節約にも繋がり、工程の信頼性向上に貢献。
-
【成形部品の検査】 精密な輪郭投影により、曲げ加工部品を迅速かつ正確に検査。歪みが即座に可視化されるため、金属加工における無駄を削減し、プロセスの信頼性を向上させます。

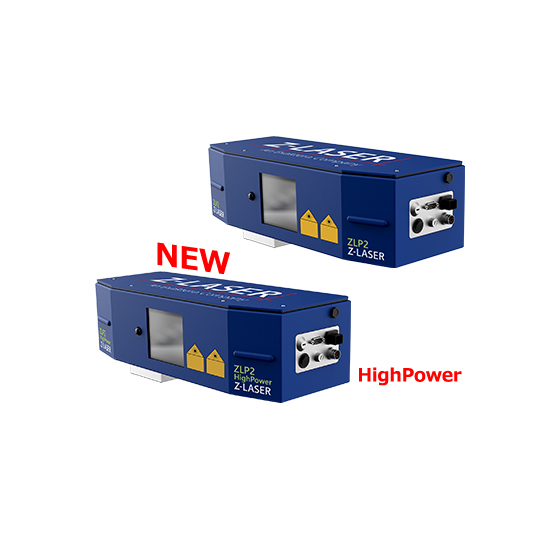

ラインアップ（3）
| 型番 | 概要 |
|---|---|
| ZLP1 | コンパクト・簡単操作・高コストパフォーマンス |
| ZLP2 | ハイパフォーマンス・ファイバーカップルレーザー光源 |
| ZLP2-HighPower | 最高水準の視認性を発揮する高出力レーザープロジェクター |
