より軽くより剛性の高い形状に！トポロジー最適化をおこなった事例をご紹介します

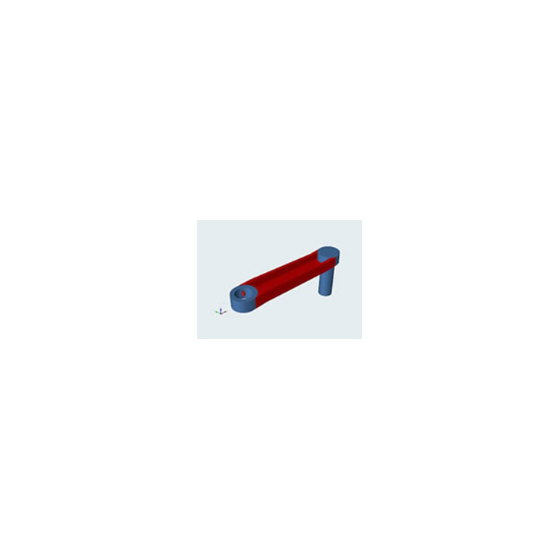

当記事では、クランクシャフトのトポロジー最適化事例をご紹介しております。 ブラケット（クランク）に静荷重が加わったときのトポロジー最適化をおこないます。 与えられた設計空間から余分な材料を除去し、軽量化しつつ、剛性が高くなる形状を 求めます。 結果、最適化前の形状と比較すると、質量が349.3 [g]→340.6[g]に減り、 変位量も8.3[mm]→5.7[mm]に減っており、より軽くより剛性の高い形状に なっていることがわかります。 【掲載内容】 ■モデル図 ■初期形状 ■最適化結果 ※事例の詳細内容は、関連リンクより閲覧いただけます。 詳しくは、お気軽にお問い合わせ下さい。
