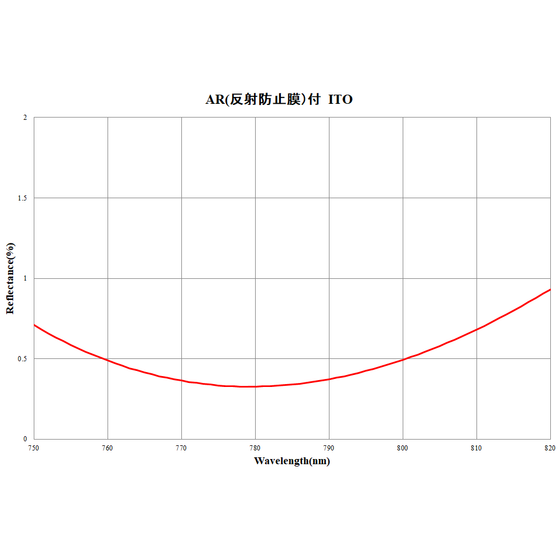

反射防止膜付きITO蒸着加工：光と電気を通すフィルターです。

家電・ガジェット業界は今、大きな転換点を迎えています。IoT化によってあらゆる機器がセンサーとカメラを搭載するようになり、AR/VRデバイスやスマートグラスといった新しいウェアラブル機器が次々と市場に投入され、スマートホーム機器はディスプレイやタッチパネルを備えるのが当たり前になりました。こうした製品の高機能化・高付加価値化を陰で支えているのが、光学薄膜およびパターニング加工技術です。 レンズの反射を抑える、センサーの感度を最適化する、指紋や汚れを付きにくくする、透明な導電膜で電流を流しつつ光を通す――。これらはすべて、基材表面にナノメートルオーダーで機能性薄膜を成膜し、時に微細なパターンを形成することで実現されています。 トレンド１　センサー窓の小型化・高精細化と光学薄膜 トレンド２　AR/VR・スマートグラスと反射防止・防汚コーティング トレンド３　スマートホーム機器と防曇・抗菌・セルフクリーニング機能膜 トレンド４　タッチパネル・透明電極とパターニング加工の融合 匠のコーティングが提供できる価値 詳細は当社HPをご覧ください。

宇宙空間は、光学薄膜にとってもっとも過酷で、もっとも可能性に満ちたフィールドです。地上とはまったく異なる環境因子——真空紫外線、高エネルギー粒子、極端な熱サイクル、原子状酸素——がいっせいに薄膜へ牙を向く一方で、その薄膜があってこそセンシング・通信・観測の精度が保たれます。ニュースペース（New Space）の潮流が加速するいま、光学薄膜が宇宙開発の競争力を左右する場面はますます増えています。私たちは「コーティングメーカー」にとどまらず、開発の入り口から一緒に考える伴走者でありたいと思っています。要件が固まっていなくても、仕様書の前段階でも構いません。宇宙向け製品を手がける技術者のみなさまとの対話のきっかけになれば幸いです。 Chapter 01：宇宙環境が光学薄膜に突きつける三つの壁 Chapter 02：宇宙×光学薄膜の主な用途——どこに薄膜が生きているか Chapter 03：光学薄膜の選び方——材料・設計・プロセスの三位一体 Chapter 04：「小さく始めて、確実に育てる」共創ステップのご提案 まとめ——宇宙への挑戦を、薄膜の力で一緒に

デジタル化が加速する現在でも、文具やオフィス用品は私たちの仕事や学習に欠かせない存在です。ノートや筆記具のような従来型の製品だけではなく、電子ホワイトボード、タブレット端末、会議システム、デジタルサイネージ、認証カードなど、オフィス空間で使用される製品は年々高度化しています。 特に近年は、ハイブリッドワーク、教育ICT化、スマートオフィス化、情報セキュリティ強化、センシング技術の導入といった市場変化により、「見やすさ」「使いやすさ」「情報の読み取り精度」が製品価値を大きく左右するようになりました。その中で注目され始めているのが、“光を制御する技術”です。 01：文具・オフィス用品は“情報デバイス化”している 02：ARコートが変える「見やすさ」と「働きやすさ」 03：デジタル文具とセンシング技術の進化 04：“魅せる文具”と光学薄膜の新しい可能性 まとめ　次の文具・オフィス用品は「光」で差別化される 詳細は当社hpをご覧ください。

剛性を有する樹脂光学部材に、導電性と近赤外光学特性を同時付与する技術 近年、車載LiDARや各種赤外センサの普及に伴い、905nm帯域における高透過率と低反射率を両立した光学部材への要求が急速に高まっています。特にToF方式やパルスレーザーを用いるセンシングでは、わずかな反射損失や散乱が検出精度に直結するため、波長特化型の光学設計が不可欠です。 一方、これらのセンサを外部環境から保護するカバー材には、機械的強度および耐衝撃性、温度変化に対する寸法安定性、加工性および量産適性といった樹脂材料特有の特長が求められ、光学特性と機械特性の両立が設計上の大きな課題となっています。 安達新産業では、東亞合成株式会社のアクリル系樹脂材料「アロニックスシート」に下記を組み合わせた複合薄膜プロセスを確立しました。 続きは当社HPをご確認ください。
