非通電でスムーズに動くため電動台車で重いものを運ぶ際に好適。薄型構造で300キロまで搬送可能！

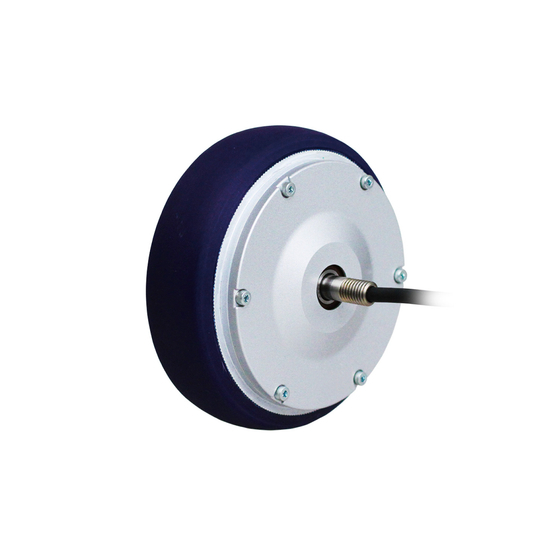

『CAIW-80BA』は、電動台車 、AMR、AGVの内製を ご検討中の方に好適な搬送省力化用 薄型電動ホイールです。 高密度巻線のブラシレスモータにより、高効率・高トルクを提供。 ホイールへのモータ内蔵により省スペース化に貢献、バックドライブトルクレスによる滑らかな回転を実現。 防塵防滴仕様IP44設計は、幅広い用途・環境に適用可能。 また、"Φ200 200W仕様"もラインアップしています。 【特長】 ■薄型構造で幅は73mm。手押し台車の車輪をそのまま置き換えることもできます。 ■ギヤレス構造でバックラッシュもなくバックドライブトルクレス。非通電時でもスムーズに動作します。 ■1800Nのラジアル荷重。約300kgの重量物運搬アシストに対応します。 ■防塵防滴仕様はIP44 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
関連動画
基本情報
【仕様(抜粋)】 ■モデル：CAIW-80BA Φ150 搬送省力化用 薄型電動ホイール ■定格出力：80W ■定格トルク：4Nm ■定格速度：5.1km/h(180r/m) ■起動トルク：7Nm ■駆動電圧：DC36V ■防塵防滴仕様はIP44 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【用途】 ■電動台車/アシスト台車、電動キャスター、無人搬送車の内製に ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（3）
カタログをまとめてダウンロード
CADデータ（4）
| 型番 | 概要 | ファイル |
|---|---|---|
| インホイールモータCAIW-200FA | DXF、IGES/STEPなどのファイルとなります。ZIP形式にて圧縮されています。 |
|
| インホイールモータCAIW-200FA | DXF、IGES/STEPなどのファイルとなります。ZIP形式にて圧縮されています。 |
|
| インホイールモータCAIW-80BA | DXF、IGES/STEPなどのファイルとなります。ZIP形式にて圧縮されています。 |
|
| インホイールモータCAIW-80BA | DXF、IGES/STEPなどのファイルとなります。ZIP形式にて圧縮されています。 |
|
