超音波探傷器とデータ処理パソコンでの構成！探傷条件の設定、結果の保存、読込みが可能

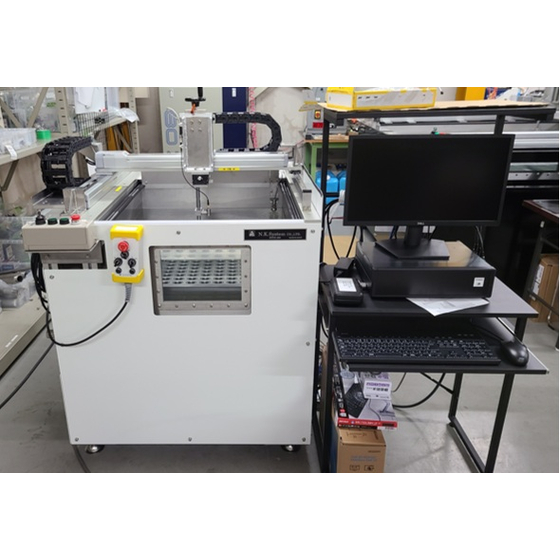

『超音波スキャニング装置』は、対象ワーク内の欠陥を全没水侵にて検出し、 リアルタイムでデータ収録・画像処理する自動超音波探傷装置です。 検査は、位置情報を基に超音波信号を画像処理し、平面図、 断面図に展開して欠陥の位置、形状をモニタに表示。 内部欠陥、肉厚（厚み）測定、溶接接合部、スパッタ材・ターゲット材などの内部・接合検査など色々な検査に使用できます。 検査結果画像は評価方法に合わせた色表示処理が可能です。 ご用命の際は、当社へお気軽にお問い合わせください。 【装置の構成】 ■超音波探傷部：超音波探傷器とデータ処理パソコンでの構成で、 探傷条件の設定、結果の保存、読込みが可能 ■機構部 ・X軸、Y軸：サーボ、自動走査 ・Z軸：手動 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【主な装置仕様】 ■設備サイズ：幅900×高さ1248×奥行1240mm ■水槽サイズ：幅650×高さ360×奥行670mm ■機構部 ・X軸(自動)：ストローク500mm 速度200mm/s 分解能0.02mm ・Y軸(自動)：ストローク500mm 速度200mm/s 分解能0.02mm ・Z軸(自動)：可動範囲80mm ■設計部：チャンネル数1CH 超音波探触子及びケーブル各1個 ■制御盤 ・W894×H690×D290(mm) ・材質：ステンレス ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（2）
カタログをまとめてダウンロード
企業情報
当社は創業以来、非破壊検査に特化した製品を手がけてまいりました。 中でも、自動車のピストンの品質を検査する「ピストン耐摩環接合検査装置」は 世界有数のピストンメーカーへの納入実績を持ち、アジア圏でトップレベルの 納入実績を誇ります。 非破壊検査機器の設計から製造、プログラミングを一貫して自社で行えるため、 お客様のニーズに沿ったオリジナルの検査機器を製造いたします。 アフターメンテナンスも万全ですので、末永くご愛用いただけます。
