ピストンを回転させることで、鋳込み済耐摩環の剥離の有無を全周検査することが可能！

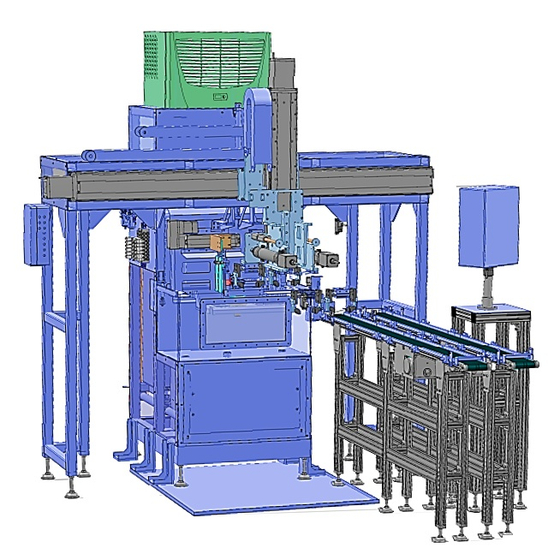

『ピストン超音波検査装置＜自動＞』は、ピストンの鋳込み済の耐摩環剥離の有無を 検査する装置です。 前工程から運ばれてきた仕上げ加工済ピストンを、搬送機後部がチャック →検査台に設置→超音波検査→後工程へ払い出し、 このプロセスを全て自動で行います。 検査するピストンの機種に合わせて、治具を段取り替えする仕様のため、 各種規定のピストンの検査に対応します。 搬送機構部のX軸とZ軸(左右・上下)、Y軸(前後)の駆動はサーボモータで行い、 ワークのチャックはエア駆動となります。 【装置仕様(一部)】 ■設備サイズ(機構部)：幅2000×高さ2330×奥行1300mm(搬送用ガントリーを含む) ■被試験材 ・仕上げ済ピストン(耐摩環鋳込み済) ・想定：φ70～100mm ・素材：鋳造アルミ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【その他装置仕様(一部)】 ■機構部 ・供給電源：AC380V/50Hz 三相 ・サイクルタイム：12秒以下 ・探傷用水：主に切削油入りの水または水溶性の防錆油 ■計測部 ・超音波探傷器(当社製) ・測定可能チャンネル：10CH ・プローブ数・仕様：10MHz 1.0PFタイプ、透過型プローブ ・感度：0～85dB ・判定level調整領域：3ゲート ・モニタ：タッチパネルタイプ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（2）
カタログをまとめてダウンロード
企業情報
当社は創業以来、非破壊検査に特化した製品を手がけてまいりました。 中でも、自動車のピストンの品質を検査する「ピストン耐摩環接合検査装置」は 世界有数のピストンメーカーへの納入実績を持ち、アジア圏でトップレベルの 納入実績を誇ります。 非破壊検査機器の設計から製造、プログラミングを一貫して自社で行えるため、 お客様のニーズに沿ったオリジナルの検査機器を製造いたします。 アフターメンテナンスも万全ですので、末永くご愛用いただけます。
