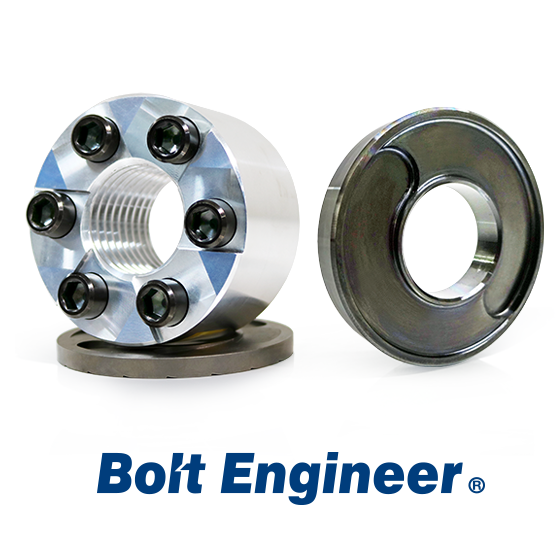

大型ボルトを「1/100の小さなトルク」で締め付けができるナット
電気もエアーも使わず「1/100の小さなトルク」で締め付けができるナット。 M100ボルトでも、わずか締め付けトルク200Nm。トルクレンチ1本で締め付け可能。 特許構造の特殊な斜面ディスクで緩まないナット。 ■ M30ボルト 標準トルクの1/42＝必要な締付トルク30Nm ■ M56ボルト 標準トルクの1/107＝必要な締付トルク80Nm ■ M100ボルト 標準トルクの1/260＝必要な締付トルク200Nm ■ テンションナットの特長 M30～M100の大型ボルト締めの場合、締め付けトルクが数千～数万Nmにもなり大掛かりな 油圧工具や電動工具が必要です。テンションナットはヘルツねじを締め付けることで大型ボルトを ハンドトルクレンチだけで簡単に締め付けることができます。もう大掛かりな工具や装置は不要。 ■ 絶対に緩まないテンションナット （国際特許取得） プララドのテンションナットは緩み止め効果で振動のある機械にも最適です。特殊構造の 「斜面ディスク」によって緩まろうとする逆回転方向へ力が働くほど、より高い軸力を 発生してさらに締まる構造です。
この製品へのお問い合わせ
基本情報
■ ボルト締め軸力管理 軸力管理によるボルトの締め付けのため、摩擦の影響がなくトルク管理よりも高精度のボルト締め付けができます。 ■ ボルトの焼き付き、かじりが起きない ボルトを回して締めるのではなく、小さなヘルツねじを締め込むことでボルトを引き伸ばす引張力での締め付けのため、 摩擦熱が発生せず「ボルトの焼き付きや、かじりが起きません」 その為、テンションナットは特にM30以上の 大型ボルト締めに最適です。 ■ 「中小企業優秀新技術・新製品賞」を受賞 りそな中小企業振興財団と日刊工業新聞社が主催する「第36回 中小企業優秀新技術・新製品賞」 において日本プララドの「テンションナット」が受賞しました。 ■ 高温280℃対応 使用環境の温度が高い圧力容器など高温280℃ まで使用可能です。 ■ 特注仕様の製造も承ります。 下記以外のボルトサイズ、インチねじ、細目ねじ、特注仕様の製造も承ります。
価格帯
納期
※在庫がないサイズはご注文後に製作45日
用途／実績例
M30～M300の大型ボルト締め付け全般。 射出成形機のタイロッドボルト、プレス機、発電機、圧力容器、コンプレッサー レシプロ圧縮機、減速機、振動試験機のボルトなど多数の産業機械の大型ボルト締めに使われています。 ＜テンションナットについてお問い合わせ先＞ （株）日本プララド TEL：078-967-3556
ラインアップ（16）
| 型番 | 概要 |
|---|---|
| M30TY×P3.5-H6 テンションナット | ボルト径M30、最大軸力 210kN、締め付け入力トルク 30Nm |
| M30TY×P3.5-H8 テンションナット | ボルト径M30、最大軸力 270kN 、締め付け入力トルク 30Nm |
| M33TY×P3.5-H8 テンションナット | ボルト径M33、最大軸力 270kN 、締め付け入力トルク 30Nm |
| M36TY×P4-H8 テンションナット | ボルト径M36、最大軸力 410kN 、締め付け入力トルク 50Nm |
| M39TY×P4-H10 テンションナット | ボルト径M39、最大軸力 530kN、締め付け入力トルク 50Nm |
| M42TY×P4.5-H12 テンションナット | ボルト径M42、最大軸力 610kN、締め付け入力トルク 50Nm |
| M45TY×P4.5-H10 テンションナット | ボルト径M45、最大軸力 740kN、締め付け入力トルク 80Nm |
| M48TY×P5-H10 テンションナット | ボルト径M48、最大軸力 740kN、締め付け入力トルク 80Nm |
| M52TY×P5-H12 テンションナット | ボルト径M52、最大軸力 890kN、締め付け入力トルク 80Nm |
| M56TY×P5.5-H12 テンションナット | ボルト径M56、最大軸力 890kN、締め付け入力トルク 80Nm |
| M60TY×P5.5-H10 テンションナット | ボルト径M60、最大軸力 1250kN、締め付け入力トルク 200Nm |
| M64TY×P6-H10 テンションナット | ボルト径M64、最大軸力 1250kN、締め付け入力トルク 200Nm |
| M68TY×P6-H12 テンションナット | ボルト径M68、最大軸力 1480kN、締め付け入力トルク 200Nm |
| M72TY×P6-H12 テンションナット | ボルト径M72、最大軸力 1480kN、締め付け入力トルク 200Nm |
| M76TY×P6-H16 テンションナット | ボルト径M76、最大軸力 2000kN、締め付け入力トルク 200Nm |
| M80TY×P6-H16 テンションナット | ボルト径M80、最大軸力 2000kN、締め付け入力トルク 200Nm |
