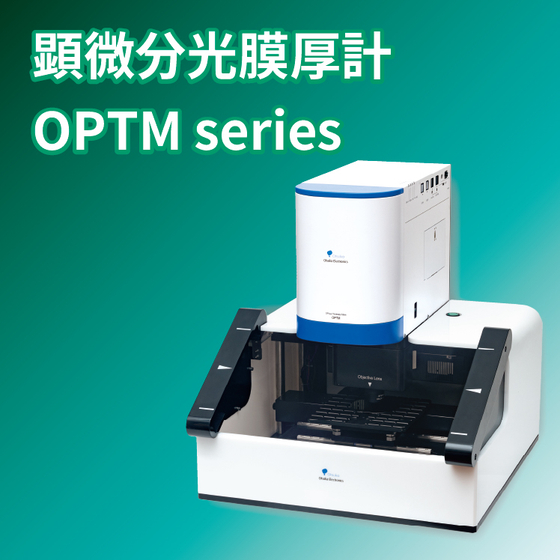

反射分光膜厚計『OPTM』を用いた絶縁膜の膜厚測定
半導体トランジスタは電流の通電状態を制御することで信号を伝達していますが、電流が漏れたり別のトランジスタの電流が勝手な通路を通り回り込むことを防止するために、トランジスタ間を絶縁するための絶縁膜が埋め込まれています。 絶縁膜にはSiO2（二酸化シリコン）やSiN（窒化シリコン）が用いられます。 SiO2は絶縁膜として、SiNはSiO2より誘電率の高い絶縁膜として、または不必要なSiO2をCMPで除去する際のストッパーとして使用され、その後にSiNも除去されます。 このように絶縁膜としての性能、正確なプロセス管理のため、これらの膜厚を測定する必要があります。
この製品へのお問い合わせ
基本情報
●膜厚測定範囲： 1nm～35μm（機種選択による） ●測定時間 ： 1秒／1ポイント ●測定径 ： φ5μm、φ10μm、φ20μm、φ40μm
価格帯
納期
用途／実績例
●機能性材料 ： 光学フィルム（AR膜、ベースフィルム、ITO、WET膜なそ） 機能性材料（SAW／BAWフィルター、レンズ、DLC膜、ポリイミドなど） 医療用材料（カテーテル、バルーン、鉗子など） ●半導体 ： Si半導体（SiO２/Si、レジスト/Si、SiO2/a-Si/SiO2/Si、SOI、Siなど） 化合物半導体（a-Si/GaAs、Al2O3/GaAs、a-Si/Al2O3/GaAs。SiC、GaN、Ga2O3など）
