中国で成熟した六面検査技術を、日本市場へ
中国では近年、画像処理・光学・搬送・AI技術の進化とともに、六面外観検査装置の技術成熟と用途拡大が急速に進んでいます。 従来はMLCCや半導体関連部品など、高付加価値製品への採用が中心でしたが、現在では超精密電子部品、高速量産電子部品から、金属・樹脂・ゴム・セラミック・焼結部品などの一般小型部品まで、幅広い製品への適用が可能になっています。 三桜工業では、中国の豊富な装置・技術リソースの中から日本市場の要求に適した技術を選定し、対象ワーク・要求精度・生産数量・製品価値に合わせた最適な六面外観検査システムをご提案します。 ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
この製品へのお問い合わせ
関連動画
基本情報

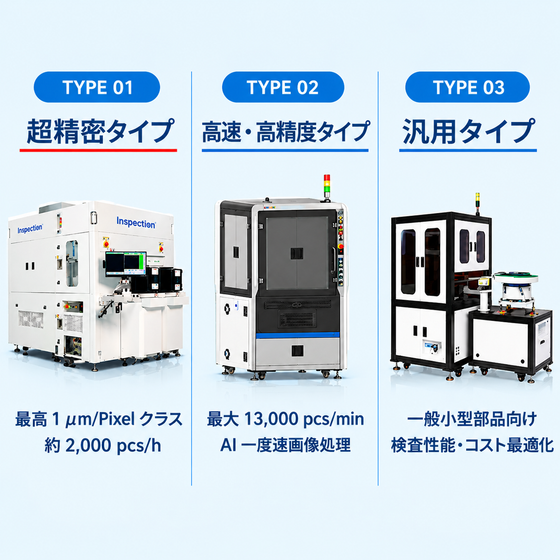

TYPE 01 超精密タイプ 検査前にワークの実位置・角度を認識するVision Alignmentと高精度位置決めを組み合わせ、高倍率・高分解能光学系による微細欠陥検査を実現します。 ・最高1 μm/Pixelクラス ・約2,000 pcs/h TYPE 02 高速・高精度タイプ 高速・安定搬送、高輝度多角度照明、AI＋GPU高速画像処理を組み合わせ、微小部品の六面外観を高速で全数検査します。 ・最大13,000 pcs/min ・AI＋高速画像処理 TYPE 03 汎用タイプ 対象ワークに必要な検査項目と精度に合わせて、振動盤、ガラスディスク／分度盤、複数カメラ、専用照明、画像処理を組み合わせることで、必要な検査性能と導入コストを最適化します。 ・一般小型部品向け ・検査性能・コスト最適化
価格情報
※まずは実ワークでご相談ください 六面外観検査機は、対象ワークによって最適な搬送方式・カメラ・レンズ・照明・画像処理が異なります。 まずは製品図面・製品写真・検査基準をご提供ください。 可能であれば良品／不良品サンプルをご提供いただき、実機トライにより検査可否・検査精度・処理能力を確認したうえで、最適な装置仕様をご提案します。
納期
※応相談
用途／実績例
TYPE 01 超精密タイプ 超小型・高付加価値電子部品の微細欠陥検査向け 対象：シリコンコンデンサ／高信頼性MLCC／高耐圧MLCC／RF用チップコンデンサ／超小型チップなど 実績例：同一メーカーのウェハ外観検査装置が、日本国内の大手電子部品メーカー工場で採用されています。 ウェハ外観検査で培った高精度光学・画像処理・位置決め技術を、超精密六面外観検査へ展開しています。 TYPE 02 高速・高精度タイプ 電子部品の大量生産に、高精度と高速全数検査を両立 対象：MLCC、インダクタ、抵抗、センサーチップなど、大量生産される電子部品 主な検査項目：欠け／割れ／キズ／異物／電極欠陥／電極凹み・突出／セラミック露出／寸法・形状異常など 実績例：日本を代表する大手電子部品メーカーへの納入実績があります。 TYPE 03 汎用タイプ 電子部品から一般機械部品へ 対象：精密金属部品／切削部品／プレス部品／ナット／ボルト／ワッシャ／ピン／樹脂部品／ゴム部品／セラミック部品／焼結部品／締結部品など 主な検査項目：キズ／打痕／欠け／割れ／バリ／欠肉／異物／汚れ／変形／穴詰まり／印字／色／混品／寸法
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| TYPE 01 超精密タイプ | ■最高1 μm/Pixelクラスの高分解能■3 μmクラスの微細クラック検出を目標■Vision Alignment＋高精度位置決め■処理能力：約2,000 pcs/h |
| TYPE 02 高速・高精度タイプ | ■最大13,000 pcs/minの高速全数検査■0.2×0.1×0.1 mmクラスの微小部品に対応■AI＋高速画像処理■多角度・高輝度照明■2D＋3D検査に対応 |
| TYPE 03 汎用タイプ | 一般部品では、超微細欠陥用の高価な光学系や毎分1万個を超える処理能力が必ずしも必要ではありません。 対象ワークに必要な検査項目と精度に合わせて、振動盤、ガラスディスク／分度盤、複数カメラ、専用照明、画像処理を組み合わせることで、必要な検査性能と導入コストを最適化します。 |
カタログ（1）
カタログをまとめてダウンロード
企業情報
・半世紀に亘って生産設備は【Made in 三桜】 三桜工業では、製造部門の設備を自社供給しています。設備製作部門であるFA本部は自身で製作した設備に対する製造部からのフィードバックに日頃から答え続けてきました。現場で「本当に使える」設備を作るノウハウが我々の強みであると自負しています。 ・自社製造現場を持つこそ、信頼性の高い生産設備や自動化工程の提案 材料であれば「鉄、アルミ、ステンレス、樹脂」など流体であれば「空気、水、油、ガソリン」など、三桜工業で扱う自動車製品は多岐に渡ります。人命に関わるため厳しい品質が求められる重要保安部品の生産設備づくりに鍛えた、品質や信頼性に対する意識で、お客様の生産性向上や品質改善に貢献します。 ・グローバル調達でコスパ最強の設備提案力 19ヵ国 82拠点「北米」「欧州」「インド」「ASEAN」「中国」にも設備の出荷実績。本社海外生技チームとの連携で、「日本品質、海外コスト」コスパ最強の設備提案ができます。
