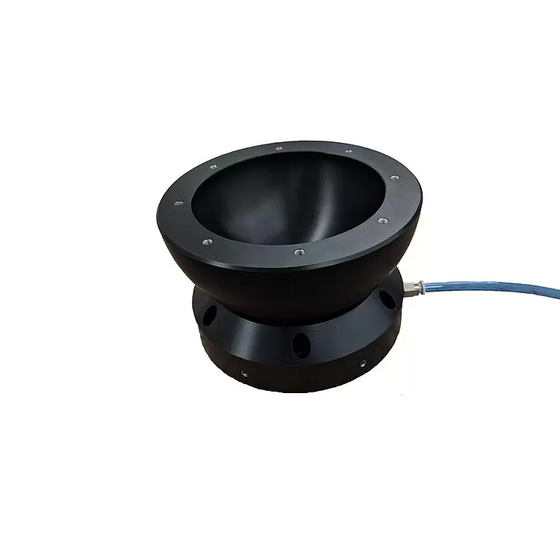

3軸回転を摩擦ゼロで実現する半球型エアベアリング
A-65x PIglide HBは、半球形エアベアリングを採用した高精度モーションモジュールです。エアベアリングによる非接触支持構造により摩擦が発生せず、3軸（θX・θY・θZ）方向の回転運動を極めて滑らかに実現します。 高い剛性と耐荷重性能を持ちながら低慣性を実現しており、研究用途から産業用途まで幅広いポジショニングおよびシミュレーション用途に対応します。 また、パーティクルを発生しない構造のためクリーンルーム環境でも使用可能で、光学アライメントや精密接触装置、宇宙関連研究などの高度なアプリケーションに適しています。
この製品へのお問い合わせ
基本情報
・エアベアリング方式：半球形エアベアリング ・回転自由度：3軸回転（θX、θY、θZ） ・チルト可動範囲：±45° ・最大耐荷重：最大635 kg ・動作圧力：30～90 psi（207～621 kPa） ・対応直径：50 mm ～ 300 mm ・クリーンルーム対応 ・低慣性・摩擦ゼロ構造 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
・衛星制御システムのモーションシミュレーション ・無重量環境の再現・試験装置構築 ・高精度光学素子の傾斜・回転アライメント ・精密チップ実装時の角度補正モジュール ・クリーンルーム内での非接触荷重保持・回転 ・高剛性ドライブシャフトの軸合わせ用サポート機構 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
Physik Instrumente（PI）は、ドイツ・カールスルーエに本社を置く精密位置決め技術のグローバルリーディングカンパニーです。産業オートメーション、フォトニクス、半導体、顕微鏡・ライフサイエンスなどの分野に向けて、高精度ポジショニングシステムおよびピエゾテクノロジーを提供しています。 50年以上にわたり、世界中の企業や研究機関に採用されており、欧州・北米・アジアに9つの生産拠点と16の営業・サービス拠点を展開。500件以上の特許を保有し、開発・製造・品質検査までを自社で一貫して行うことで、高い技術力と品質を支えています。 日本法人は30年以上にわたり国内で事業を展開しており、技術相談から導入サポートまで、日本のお客様のニーズに合わせた高精度モーションソリューションを提供しています。
